MIPI DSI (Low Power Mode)

MIPI Display Serial Interface (DSI) 為 MIPI 聯盟所制定用以傳輸影像訊號的通訊協定，其工作模式包含有 High Speed Mode 及 Low Power Mode (LPM)。

此篇僅介紹 Low Power Mode (LPM)，LPM 是一種針對可攜式設備顯示介面的低功耗模式。這種模式的設計目的是在裝置處於待機或特定操作場景時，降低顯示系統的能源消耗。

LPM 通常透過降低傳輸速率、調整時序或減少通訊頻率等方式，有效地降低數據傳輸所需的功率。這種節省能源的特性使得移動設備在特定應用場景下可以更加高效地運行，同時延長電池的使用壽命。

這種低功耗模式在需要平衡顯示性能和電池續航力的移動設備中得到廣泛應用。當設備的顯示介面處於閒置狀態、特定應用不需要高頻率更新時，MIPI DSI LP 可以啟動，自動調整顯示設備的操作模式，降低功耗，從而實現節能效果。

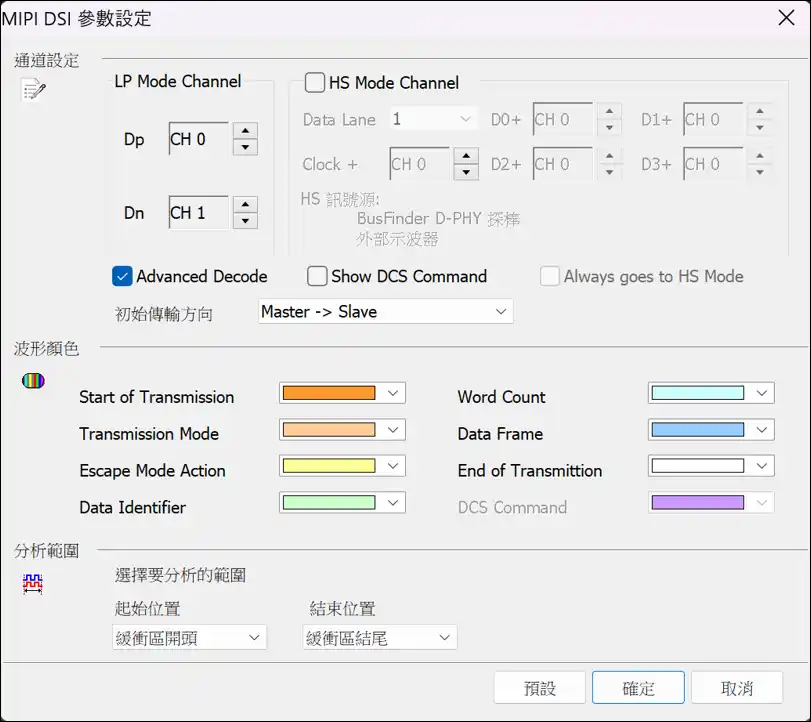

Low Power Mode 參數設定說明：

Dp, Dn: DSI-LP 模式的訊號通道

Advanced Decode: 將資料依照 DSI 格式解碼

Show DCS Command: 將 DSI 資料中的 DCS Command 資料解碼

Always goes to HS Mode: 忽略 DSI-LP 模式下 Dp 及 Dn 的狀態, 一律將資料判讀為 HS-Mode

初始傳輸方向: 選擇初始狀態時匯流排的資料傳輸方向

一般解碼

進階顯示

邏輯分析擷取功能步驟說明：

① 匯流排快速設定：可快速建立所需的通道與相關設定。

② 選擇所需匯流排解碼。

③ 快速設定會連同取樣率與觸發準位都按照預設條件設定好。

④ 點選圖示進入匯流排參數設定畫面。
