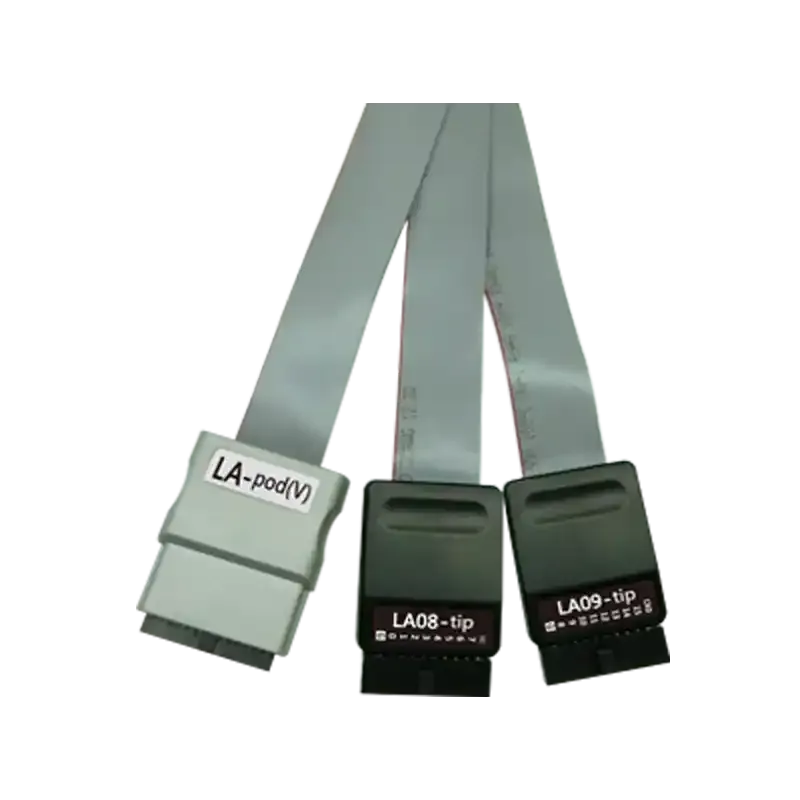

LA-POD (V)

多元儲存模式
內建 4Gb DDR 記憶體；支援即時傳輸至電腦記憶體或硬碟（長時間記錄）；亦可直接錄製至設備 SSD（需自備 M.2 2280 PCIe SSD）。

8 階層協定觸發
16 通道 2GHz 時序分析搭配 8 階層協定觸發，支援詳細封包解析、數據與錯誤統計。

進階搜尋功能
即時數據搜尋、波形搜尋（寬度 / 數值 / 解碼），以及正規表示式（Regex）多列搜尋，快速定位目標訊號。

自定義報告
支援協定封包與錯誤觸發，以及自定義報告查看（可顯示 / 隱藏項目），報告可與匯流排波形圖整合匯出。

示波器堆疊顯示
支援與外部示波器堆疊顯示，同步比對類比訊號與數位/協定解碼結果，提升診斷效率。

100+ 協定支援
涵蓋 100+ 種協定解碼、20+ 種協定觸發，以及 20+ 種協定分析儀，滿足多樣化測試需求。

邏輯分析儀模式

• 擷取數位波形訊號，搭配多樣觸發條件做訊號定位，輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號，適用於訊號品質分析。

• 提供多種儲存模式，根據不同應用需求可選擇長時間記錄或維持高採樣頻率。

• 長時間紀錄：轉態儲存 VS 壓縮儲存

在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦後解壓縮時因資料量被放大造成電腦記憶體不足使得軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料，Acute分析儀採用的儲存方式為轉態儲存並非壓縮，回傳PC軟體端後不需要解壓縮即可分析跟顯示解碼結果。

類比波形
輸入靈敏度: 2mV/div to 10V/div；採樣率 (Max.) : 250MS/s @ 4Ch 或 1GS/s @ 1Ch
可與高壓探棒、差動探棒或電流探棒一起使用。

數位波形
時序分析 (Max.): 1GS/s @ 16Ch 或 2GS/s @ 8Ch
兩組 ±30V 可調觸發電壓

流程圖式觸發設定

使用流程圖示設定通訊協定觸發條件，輔以 Counter/Timer 功能以提升流程控制能力。

每個階層都有詳細的參數可供調整觸發條件。

堆疊他牌高階示波器

同時開啟數位與類比訊號通道量測
(使用相同通道)

數位與類比訊號搭配外部示波器擷取比對
*[1]: 解碼與數位通道訊號；*[2]: MSO類比通道訊號；*[3]: 外部示波器訊號

協定分析儀模式
硬體解碼，不帶波形，可以長時間保存協定資料，亦可同時附帶真實波形。適用時機：通訊協定除錯初期分析。

協定分析儀模式 (Protocol Analyzer)
即時顯示解碼資料，無需等待分析，直觀易懂。適用於大量但有間隔之協定資料。

資料收集儀模式 (Protocol Logger)
類似資料蒐集器，將蒐集的大量資料，不間斷存於硬碟(SSD)。適用於大量協定資料分析。

資料監控儀模式 (Protocol Monitor)
類似行車紀錄器，循環覆蓋資料直到觸發條件成立或強制停止才把資料讀回電腦。適用於觀察特定訊號或停止擷取前的協定資料，但長度僅限於儀器本身記憶體。
