LTPI

應用特色：
– 支援 OCP DC-SCM 2.0 之 LTPI (LVDS Tunneling Protocol & Interface) 規範，並支援 SDR / DDR 傳輸模式.
– 最高可分析 1.2Gbps 之 LTPI 訊號
– 即時解析 LTPI 訊框：comma (K28.5 / K28.6 / K28.7) 對齊、類別與子類別判別、CRC-8 檢查與錯誤標示
– Frame Report 以表格方式呈現 Tx / Rx 訊框與完整欄位解析
– Tunneled Report 還原通道內容：I2C 完整交易 (Start / 位址 / 讀寫 / ACK / 資料 / Stop)、GPIO 位元變化與 UART 位元組，提供 Combined / Separate 兩種檢視模式
– 統計功能：依 Tx / Rx / Error 分類統計各類訊框數量，點選即可跳至對應訊框
– 波形檢視：四通道波形與 LTPI 解碼結果同步顯示
– LTPI 觸發：可針對 CRC 錯誤、Symbol 錯誤、Disparity 錯誤觸發，或指定 Tx / Rx 資料樣式 (最長 16 bytes)；觸發所用之 comma 字元可於設定頁選擇
– OEM / Vendor 自訂欄位：透過 AqLTPI_Vendor.csv 定義欄位名稱、位元範圍、列舉值與工程單位換算

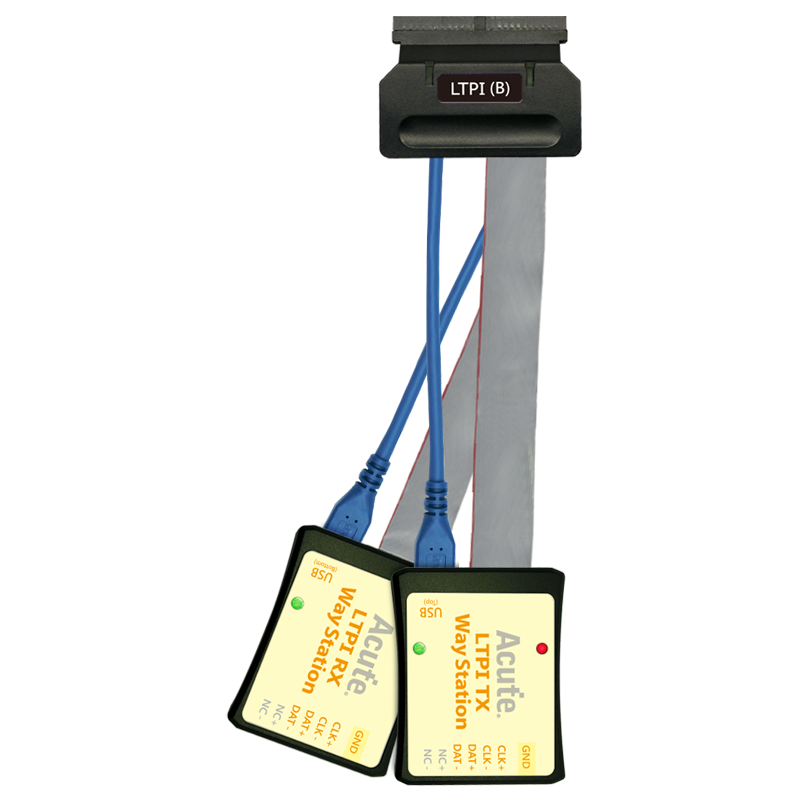

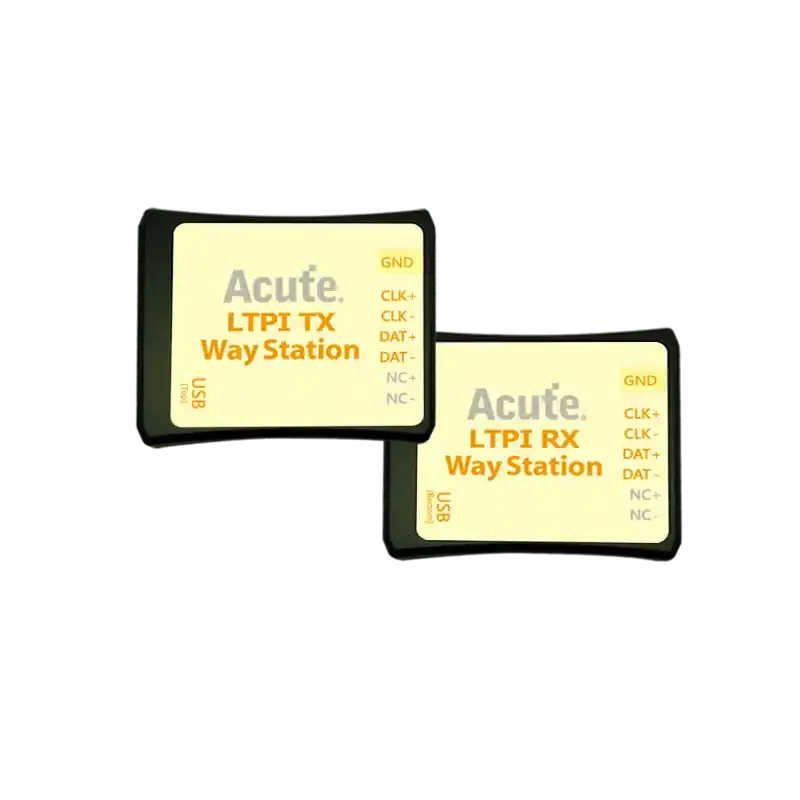

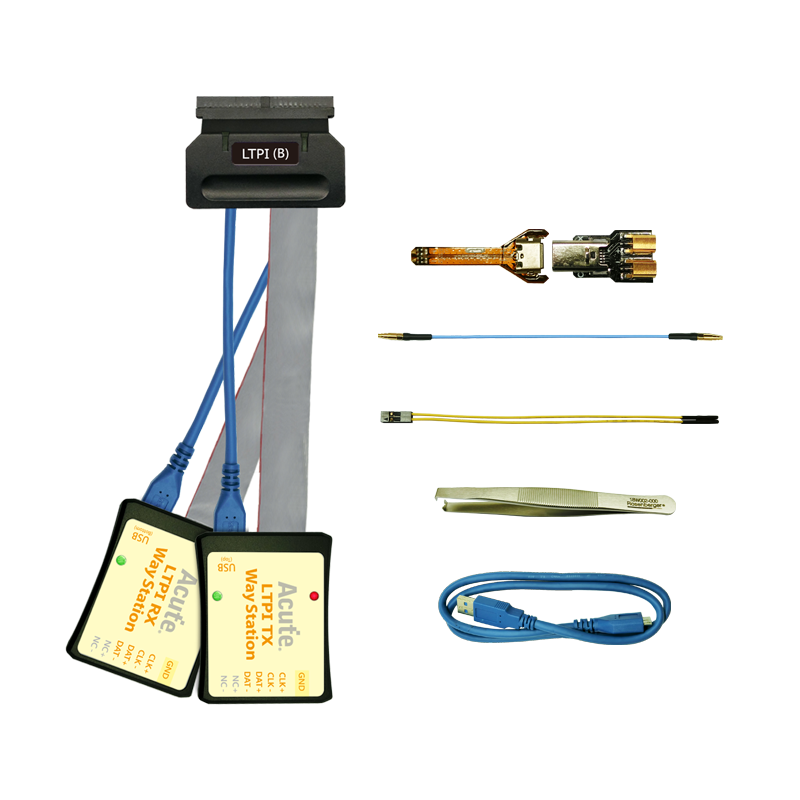

應用說明：BusFinder 主機搭配 LTPI 方案，可量測 1.2Gbps 之 LTPI 訊號

分析功能

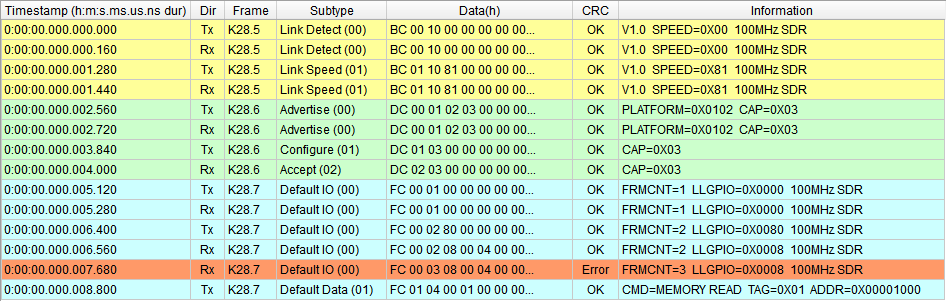

Frame Report
依時間順序列出 Tx / Rx 訊框，包含類別、子類別、CRC 檢查結果與完整欄位解析；點選任一筆可於下方明細視窗檢視 16 bytes 原始資料與逐欄位解讀。

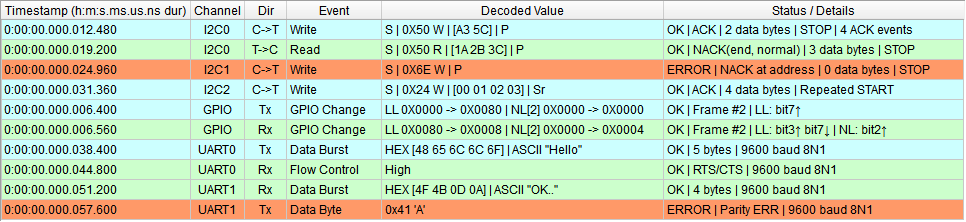

Tunneled Report
還原 LTPI 通道內容：I2C 通道 0–5 之完整交易（Start / 位址 / 讀寫 / ACK / 資料 / Stop）、GPIO 位元變化（含低延遲 LL 與一般延遲 NL 兩類）、UART 通道 0–1 之位元組重建與 RTS / CTS 流量控制事件；提供 Combined（與 Frame Report 合併）與 Separate（獨立視窗）兩種檢視模式。

統計功能
依 Tx / Rx / Error 三大類累計各訊框類別與子類別數量，錯誤再細分為 CRC、Symbol、Disparity 與 Incomplete；點選統計項目即可跳至對應訊框。

OEM / Vendor 自訂欄位
針對規範保留或廠商自定義的欄位，可透過 AqLTPI_Vendor.csv 定義欄位名稱、位元範圍、列舉值與工程單位換算，解碼結果會直接以自訂欄位呈現，便於分析專屬協定內容。
