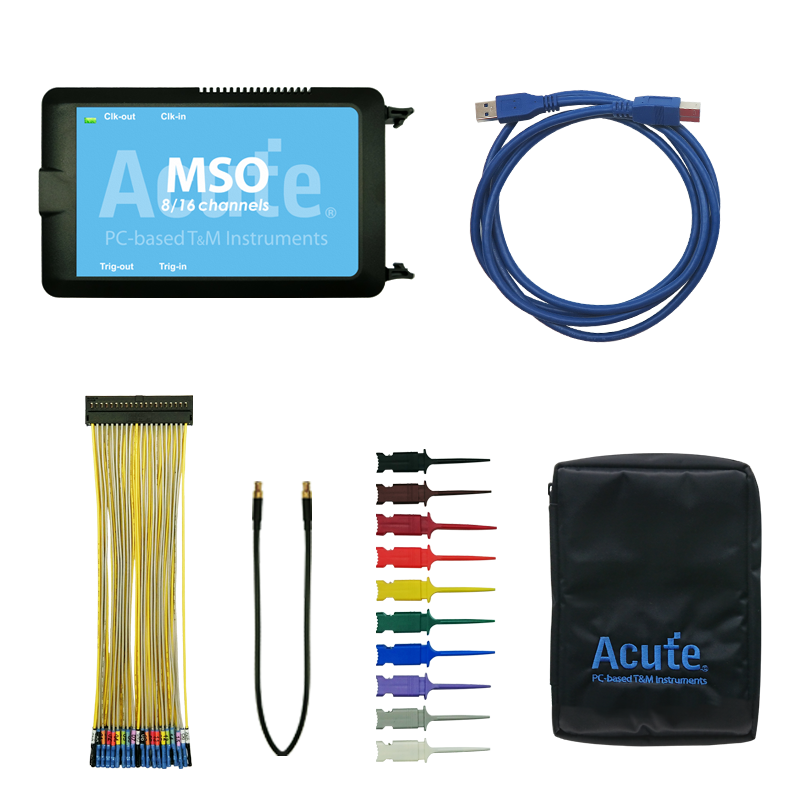

MSO2008E 是一台擁有 8 通道的 3合1 (邏輯+協議+示波器) 分析儀且每個通道支援同時量測類比與數位訊號，在於量測電源管理相關協定時，不僅可以解碼協定也可以同時記錄電壓值，目前 MSO2000 系列提供邏輯分析儀模式 & 協定分析儀模式兩種不同的訊號與匯流排分析模式。
以往眾多用戶對於邏輯分析儀中電壓準位(Threshold)的設定有些疑問或是不了解，因此 Acute 在 MSO2000 系列產品加入一鍵電壓準位自動偵測並設定的功能，節省用戶設定所需的時間。
邏輯分析儀模式
• 擷取數位波形訊號，搭配多樣觸發條件做訊號定位，輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號，適用於訊號品質分析。
• 提供多種儲存模式，根據不同應用需求可選擇長時間記錄或維持高採樣頻率。
• 長時間紀錄：轉態儲存 VS 壓縮儲存
在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦後解壓縮時因資料量被放大造成電腦記憶體不足使得軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料，Acute分析儀採用的儲存方式為轉態儲存並非壓縮，回傳PC軟體端後不需要解壓縮即可分析跟顯示解碼結果。
數位與類比波形設定介面
每個通道都可同時量測數位與類比波形，並可調整數位與類比擷取訊號之靈敏度與解析度
流程圖式觸發設定
使用流程圖示設定通訊協定觸發條件，輔以 Counter/Timer 功能以提升流程控制能力。
每個階層都有詳細的參數可供調整觸發條件。
堆疊他牌高階示波器
同時開啟數位與類比訊號通道量測
(使用相同通道)
數位與類比訊號搭配外部示波器擷取比對
*[1]: 解碼與數位通道訊號；*[2]: MSO類比通道訊號；*[3]: 外部示波器訊號
協定分析儀模式 (Protocol Analyzer)
即時顯示解碼資料，無需等待分析，直觀易懂。適用於大量但有間隔之協定資料。
資料收集儀模式 (Protocol Logger)
類似資料蒐集器，將蒐集的大量資料，不間斷存於硬碟(SSD)。適用於大量協定資料分析。
資料監控儀模式 (Protocol Monitor)
類似行車紀錄器，循環覆蓋資料直到觸發條件成立或強制停止才把資料讀回電腦。適用於觀察特定訊號或停止擷取前的協定資料，但長度僅限於儀器本身記憶體。
