UFS2.1

Name: UFS2.1
Brand: UFS2.1
SKU: BusFinder 協定分析儀
Price: 11 TWD
Availability: InStock

BusFinder 協定分析儀

支援 UFS 2.1 Gen 3，Rate A/B，最高 5.8Gbps per lane，2 Lanes

加入詢價

比較

相關產品

應用特色：
– 支援 MIPI M-PHY UFS2.1，Up to 5.8Gbps per lane，2 Lanes
– 可同時顯示 Unipro 及 UFS2.1 協定封包資料以表格方式呈現，包含指令解析
– 使用 32Gb RAM 搭配硬碟串流來儲存 Unipro, UFS 通訊資料，可完整節錄待測物從 Low Power Mode 初始化到 High Speed Mode 的流程
– 提供 Data Filter 功能，可將不必要的資料濾除以節省記憶體
– 提供 Search 資料功能
– 提供 CRC Packet 計算及錯誤顯示
– Unipro, UFS 命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計
– Unipro, UFS 命令觸發功能

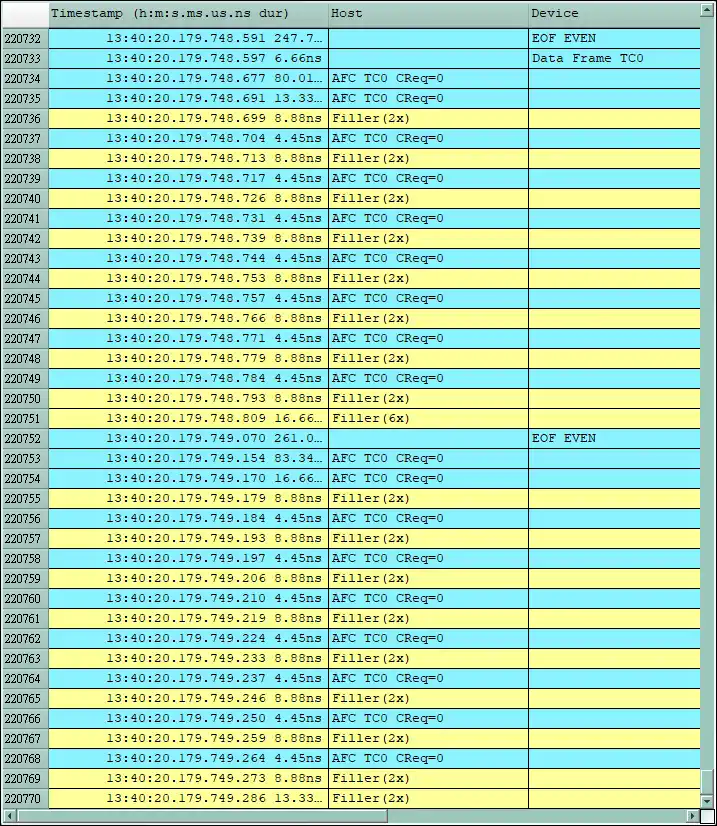

同時顯示 Unipro

UFS2.1 協定封包資料以表格方式呈現

以及指令解析

Unipro, UFS 命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計

Unipro, UFS 命令觸發功能

方案名稱

UFS2.1

Tip 名稱

UFS-tip / End-tip

通道组合

4+2 (Data+Analog) / 1-Diff. (差動訊號)

觸發電壓 (Data) 範圍

-0.5V ~ +4.8V / -

觸發電壓 (Data) 解析度

21mV / -

觸發電壓 (Data) 準確率

±100mV + 5% *Vth / -

輸入電壓 (Data) 非最大破壞性耐壓

±15V DC+AC peak / ±10V

輸入電壓 (Data) 工作範圍

-1V ~ 8V / 0 ~ 5V

輸入電壓 (Data) 靈敏度

~300mV / ~200mVpp

輸入阻抗 (Data)

1MΩ || 5pF / 250Ω

輸入電壓 (Analog) 非最大破壞性耐壓

-0.5V ~ +8V DC+AC peak / -

輸入電壓 (Analog) 工作範圍

0V ~ 4V / -

輸入電壓 (Analog) 解析度

~1mV / -

輸入電壓 (Analog) 取樣率

1M / -

輸入阻抗 (Analog)

1MΩ || 100pF / -

[方案說明] UFS2.1

下載
