M-PESTI

M-PESTI（Modular-Peripheral Sideband Tunneling Interface） 是一種低功耗、高效率的周邊模組連接介面，主要用於在主系統與模組化裝置之間傳遞控制信號與低速資料。

其設計理念是透過sideband通道進行控制信號傳遞，避免佔用主要資料總線，進一步優化功耗與系統資源配置，特別適用於 嵌入式系統、IoT裝置、筆電、伺服器底層管理 等應用情境。

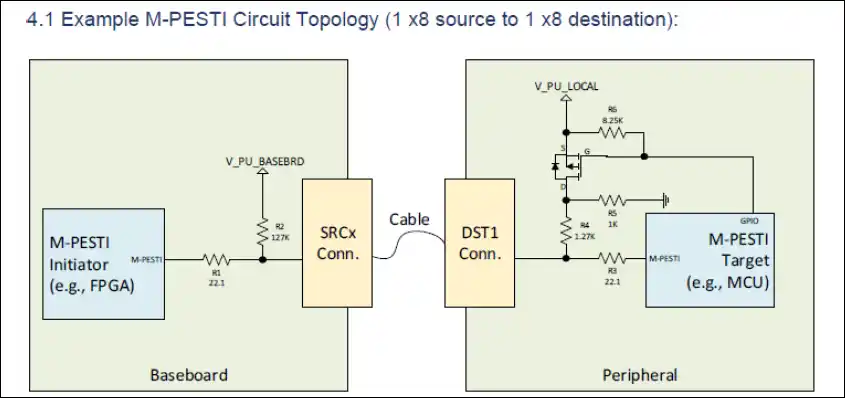

主要用途

1. 模組間控制信號通訊：作為主處理器與外接模組（如 TPM、安全模組、感測器、無線模組）之間的低延遲、低頻寬控制通訊介面。

2. Sideband 控制與狀態同步：支援不經主要數據通道（如 PCIe、USB、SPI）而實現裝置管理（如喚醒、重設、狀態監控）。

3. 低功耗裝置管理：在主系統進入低功耗狀態（如 sleep、hibernate）時，M-PESTI 仍可維持模組間最基本的訊號交換，用於實現即時喚醒、遠端管理等功能。

4. 硬體抽象與模組化支援：適用於設計模組化硬體平台，使各模組之間的控制邏輯標準化、介面一致化。

使用場景

伺服器 與 BMC：用於 Baseboard Management Controller（BMC）與主系統間的 sideband 控制溝通，實現遠端維護與健康監控。

邏輯分析儀

TB3016F

TravelBus 系列 規格書 PDF

MSO2116E

MSO2000 系列 規格書 PDF

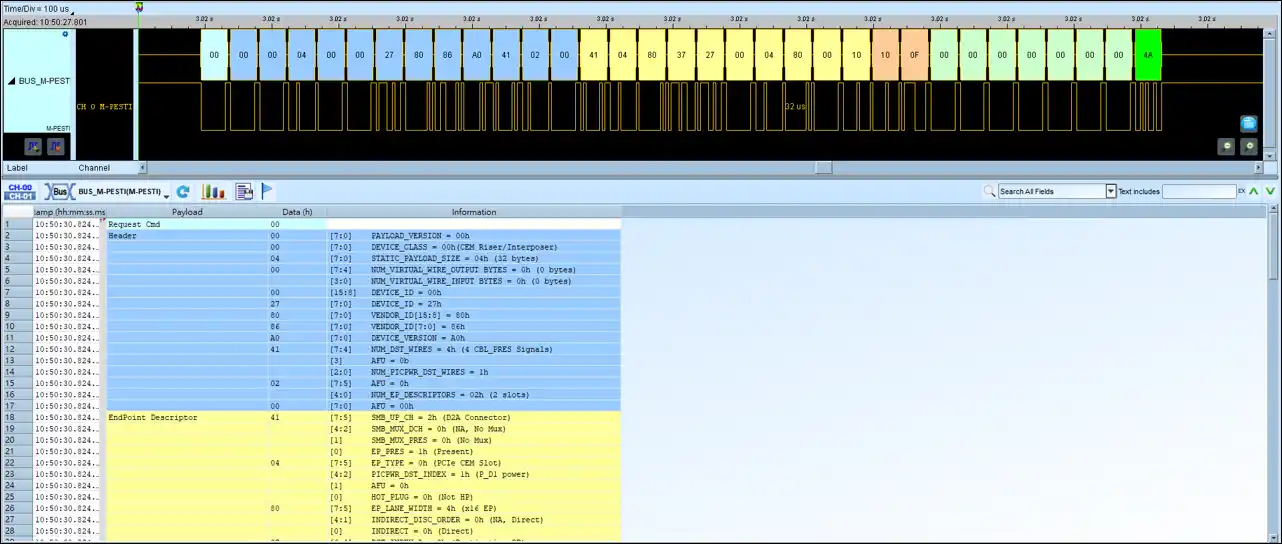

M-PESTI 解碼 / 波形

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

設定 M-PESTI 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 M-PESTI 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

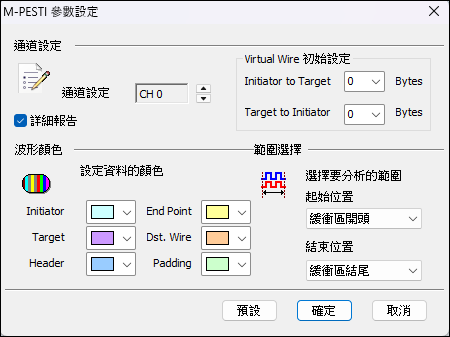

解碼設定

通道設定：M-PESTI訊號通道。

Virtual Wire 初始設定：

 1. Initiator to Target：設定 Initiator 會傳送給 Target 的 Byte 數量(不包含 Virtual Wire Command)

 2. Target to Initiator：設定 Target 回覆給 Initiator 的 Byte 數量

詳細報告：針對 Byte 的內容詳細解析。勾選時啟用。
