USB4/TBT3 Sideband (SB) Channel

USB4 透過 Intel Tunneled 相關技術可同時傳送 DisplayPort 影音與 PCIE 相關訊號,以及支援 PD (Power Delivery) 快充技術。向下相容 USB 2.0 與 USB 3.2 Gen1/Gen2 及支援 Thunderbolt 3/4。其中 Sideband 通道 (SB)，在 USB 3.2 原本被定義為進入 Alt-Mode (Alternate Mode) 模式之後提供影像協議溝通的通道（例如：DP Alt-Mode 透過 Sideband 通道傳遞 AUX 訊號…等）。在 USB4 規格中，Sideband 通道新增功能用以確認 USB4 介面是否連接、通道的起始與關閉、通道的初始化，以及進入或離開睡眠模式。而當透過 Thunderbolt 3 連接至裝置時，則會啟用 Thunderbolt Alt Mode。

在訊號傳輸方面，USB4 使用 Sideband Transactions，這些 Transactions 通過 SBTX 進行傳送，並在 SBRX 上接收。這樣的機制確保了額外控制和訊息的傳輸，有助於確保訊號的穩定流通。這對於 USB4 的正確運作至關重要，特別是在複雜的應用環境中。

此外，USB4 的工作電壓為 3.3V。在實際應用中，需要確保 USB4 設備符合這個電壓要求，以確保訊號傳輸的穩定性和可靠性。這對於確保 USB4 在各種應用場景中都能夠正確運行至關重要。

功能是輔助高速訊號傳輸的溝通之用，主要為下列項目:
• Negotiate Link Parameters
• Lanes
• Gen
• Coding
• Lane Equalization Management

邏輯分析儀

TB3016F

TB3000系列 規格書 PDF

MSO1116E

MSO1000/2000系列 規格書 PDF

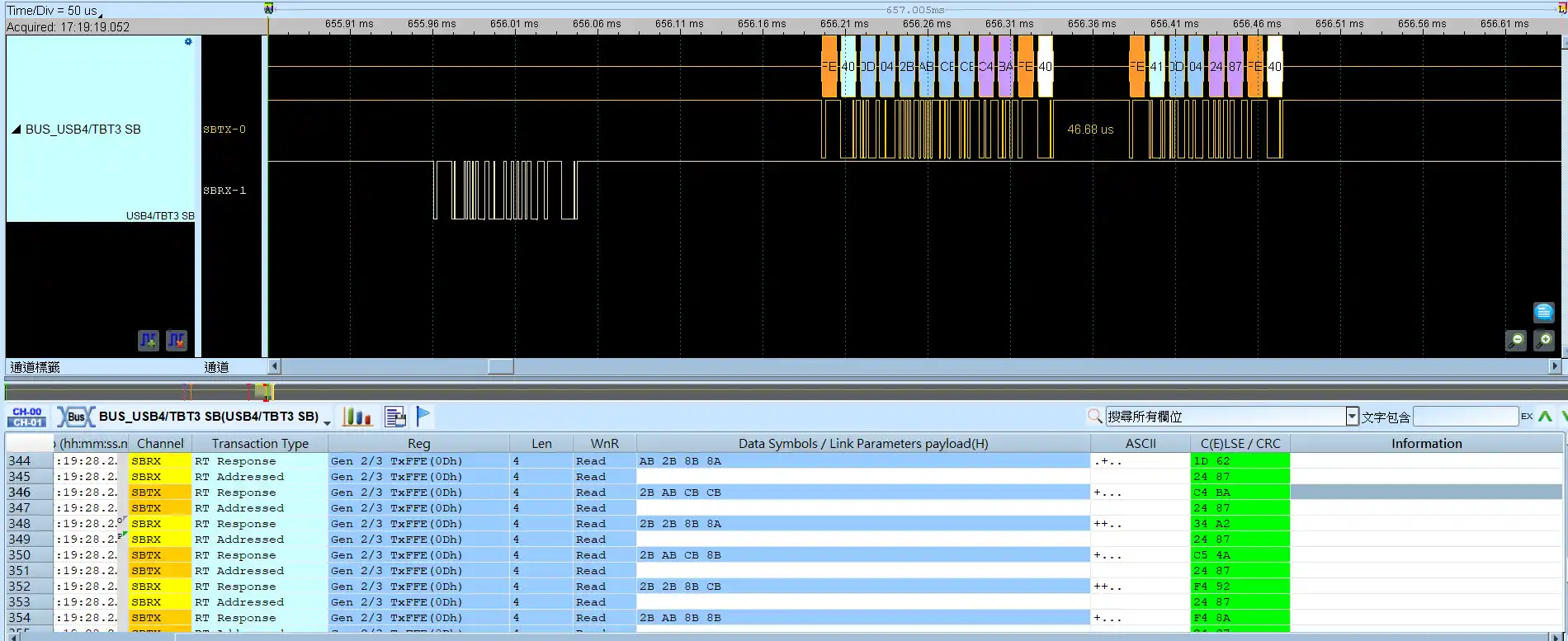

USB4/TBT3 SB Channel 解碼 / 波形

USB4/TBT3 SB Channel 報告

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

設定 USB4/TBT3 SB 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 USB4/TBT3 SB 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

解碼設定

通道設定：

Sideband TX：選擇待測物接在邏輯分析儀的通道編號。

Sideband RX：預設為開啟，可透過勾選 Sideband RX 開啟雙通道分析模式。

波形區顯示：預設為 TX，可在波形區選擇 TX/RX 通道的波形擇一分析。

報告顯示：預設為 TX and RX。在報告區選擇顯示哪一個通道的資料，可兩通道同時顯示。

其他設定：

版本選擇：預設為 USB4 2.0，可選擇不同版本規範進行 USB4/TBT3 SB 訊號分析。

於波形區顯示刻度：預設為關閉，可選擇在波形上顯示刻度。

於報告顯示資料進階資訊：預設為關閉。若勾選，除了按照時序排列資料於報告中，每一筆資料的 Data Symbol 會解析其意義，並顯示於報告區中，如下圖所示。
