全新專業4G採樣多通道邏輯分析儀－皇晶科技LA4000系列上市
- 2024-03-18
- 2024-02-27
- 247 Views
【LA4000主要特點】
- 更高的性能： LA4000 提供強大的時序分析和狀態分析能力，分別達到4GHz和400MHz，以應對複雜的訊號環境。
- 多通道選擇： 提供多種型號，包括68通道和136通道，以滿足不同應用場景下的通道需求。
- 大容量記憶體： 配備32Gb總記憶體，有助於擷取和分析大量數據，確保全面的數據覆蓋。
- 廣泛的通訊協定支援： 提供100餘種通訊協定解碼，支援範圍從基礎的I²C、I3C、SPI等等到高速的eSPI、eMMC 5.1、NAND Flash、SPI-NAND。
- 圖像化多條件觸發選項： 16 階 Parallel IF Clause 觸發設定，提供 128/64 通道數值比較搭配 AND/OR 條件運算及 4 組 Timer/Counter 條件。此功能適合多通道ADC量測，幫助使用者更快速的定位封包位置。
- 靈活的硬體觸發選項： 具有多個通訊協定觸發選項，LA4068B/LA4136B支援包括SPI、eMMC 4.5、eSPI、NAND Flash、Serial Flash (SPI NAND)等，使用戶能夠針對特定條件進行準確觸發。
- 即時的資料監控： 提供10餘種通訊協定分析，硬體解碼，不帶波形，可以長時間保存協定資料。
- 可靠的訊號品質： LA4000保留了主動探棒和支援堆疊示波器的功能，確保用戶在測試和分析過程中獲得更高效、更可靠的結果。
- 先進的USB 3.0 介面： 使用USB 3.0 介面連接到PC，確保高速數據傳輸和快速操作。
- 通道升級： LA4000支援更多的轉態儲存通道數，在時序分析2.4GHz應用中，可使用32通道，LA3000+只能使用28通道。更卓越的性能帶來更廣泛的數據擷取能力，使用者能夠更全面地分析複雜的訊號，並長時間儲存。
- 更大的耐壓能力： LA4000的最大非破壞性耐壓達到了±40V，相較之下，LA3000+為±15V。這一提升意味著更大的適應性，更廣泛的應用範圍。
- 更廣的輸入電壓： LA4000提供寬廣的輸入電壓工作範圍，為±15V，相比之下，LA3000+僅為從-0.5V到+4.5V。這一升級確保LA4000在更多的應用場景中都能夠靈活應對不同的電壓需求。
- 更高的觸發電壓解析度： LA4000的觸發電壓解析度提高到了10mV，而LA3000+為21mV，使得用戶能夠更精確地擷取訊號的變化。觸發電壓解析度數值越小越好。
LA4136E/B 主機
270 x 175 x 55 (mm³)
LA4068E/B 主機
270 x 175 x 55 (mm³)
LA4000 LA-POD2
LA4000 4G-POD
【選配探棒】
| 探棒 | LVDS Probe | |
| 1*LVDS-Tip、2*LA09-Tip、1*LA08-Tip | ||
| Tip | LVDS | LA08 / LA09 |
| 通道組合 | 8-Diff | 8 Data / 8 Data+1 CLK |
| 觸發電壓 範圍 | - | -0.5V~+4.8V |
| 觸發電壓 解析度 | - | 21mV |
| 觸發電壓 準確率 | - | ±100mV + 5% *Vth |
| 輸入電壓 非破壞性最大耐壓 | -0.5V ~ +4.6V DC+AC peak |
±150V DC+AC peak |
| 輸入電壓工作範圍 | 0V ~ 3.3V | -1V~8V |
| 輸入電壓靈敏度 | ~100mV | ~300mV |
| 輸入電壓阻抗 | 75K Ω || 3pF | ~ 1MΩ || 5pF |

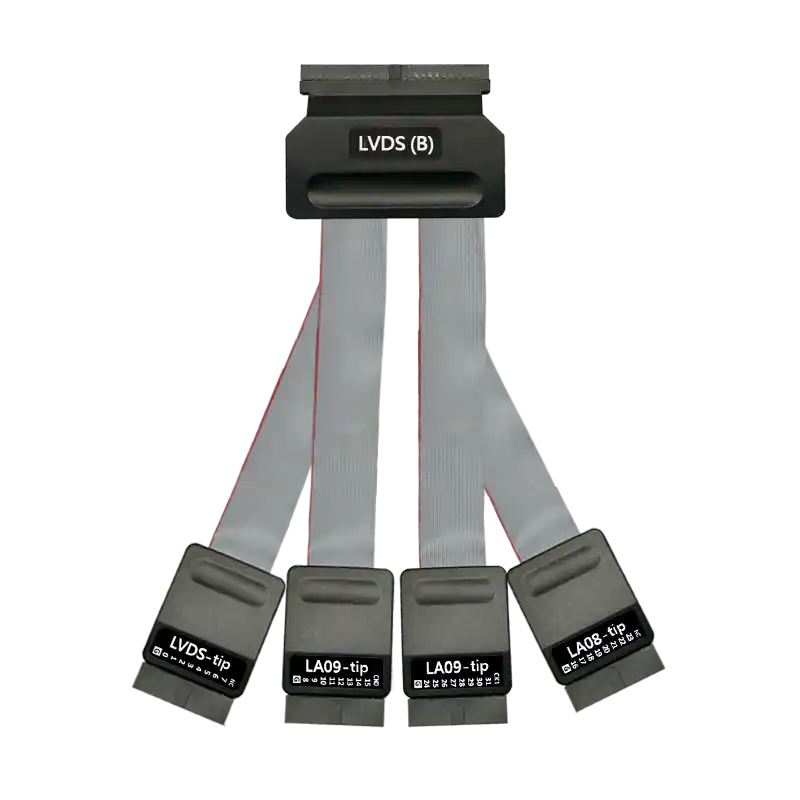

LA4000 LVDS Probe
