Modbus

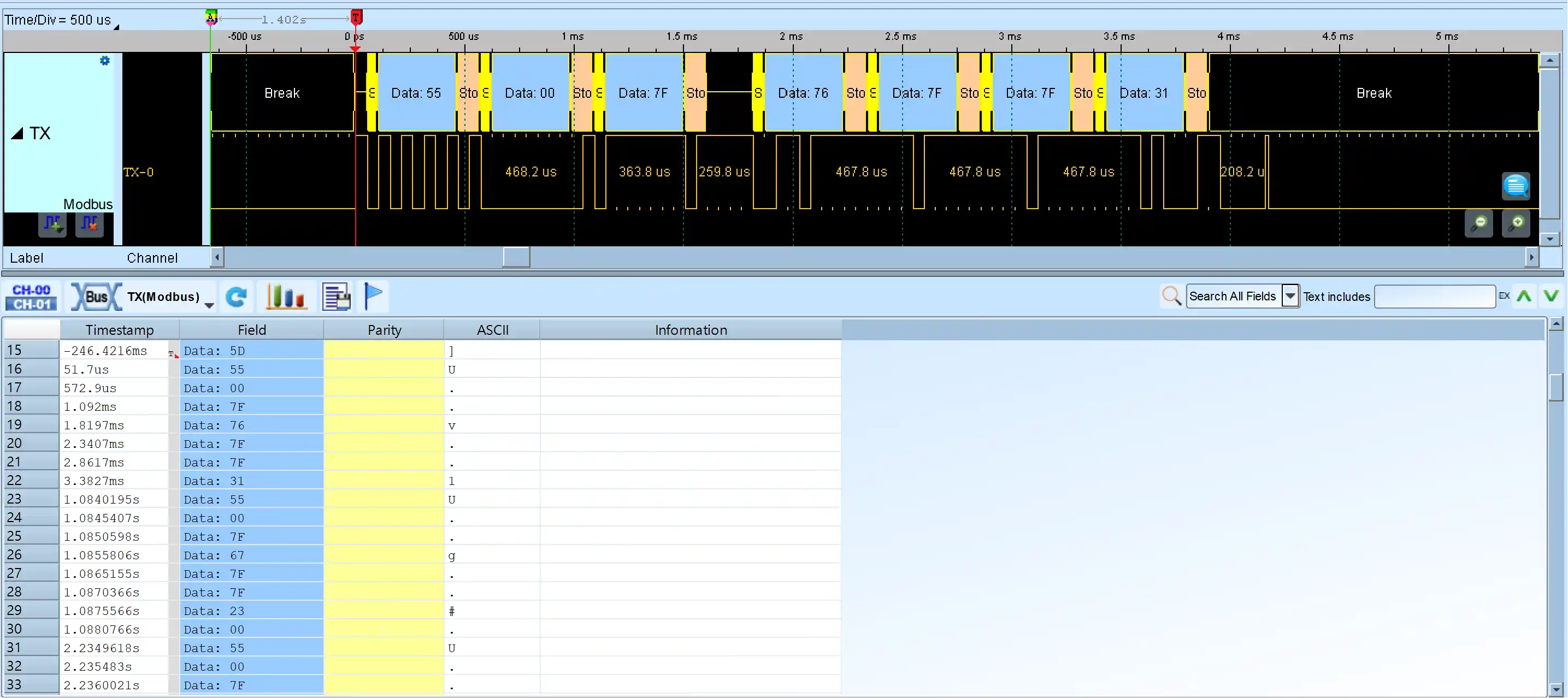

Modbus 解碼
匯出為 TXT/CSV
在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。
設定 Modbus 解碼 步驟說明
1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。
2. 選擇 Modbus 進行解碼。
3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。
4. 點擊圖示以進入 解碼設定 畫面。
解碼設定
通道設定：
- Modbus (Tx)：Modbus Tx 訊號通道。
- Modbus (Rx)：Modbus Rx 訊號通道，若勾選該項，會在報告視窗顯示 Modbus Rx 解碼結果。
傳輸模式：分為 ASCII 和 RTU 模式。
串列協定設定：
- 極性：分為 Auto、Idle high、Idle low 三種格式。
- Auto：自動偵測 Idle 時為 High 或 Low。
- Idle high：Idle 狀態時顯示為 High。
- Idle low：Idle 狀態時顯示為 Low。
- 鮑率 (Baud Rate)：傳送資料的速度，每秒鐘多少位元 (bits per second)，範圍是 110-2M (bps)。
- 自動偵測：設定對方的鮑率，或者由系統自動偵測。
- 同位設定 (Parity)：None Parity (無位元)、Odd Parity (奇同位)、Even Parity (偶同位)。
波形中顯示刻度：在波形上顯示刻度。
MSB First：預設為 LSB First，選定時，Start Bit 之後為 MSB。
Modbus 分析範例波形檔
