LA4000 系列相對於 LA3000+ 在時序分析和狀態分析方面都具有更優越的性能,其中 LA4000 機種在時序分析上達到了 4 GHz 的頻率,而狀態分析方面更達到了 400 MHz 的能力。這使其成為邏輯分析儀理想的選擇,無論是進行高速數據傳輸、通訊協定分析還是處理複雜的訊號結構。
LA4136E 邏輯分析儀是一款多功能工具,為您提供全面的支援。具有 136 通道,它能夠應對各種應用場景,從訊號結構的分析到通訊協定匯流排的解碼輔助除錯。特別是 LA4136E 機種,其強大的性能使其成為處理 ADC 和 FPGA 晶片開發和調試工作的理想選擇。
LA4000 系列也支援多種示波器的堆疊量測,透過 MCX to BNC 連接線,輕鬆與其他品牌的示波器如 Keysight、R&S、Tektronix、Acute TravelScope 等進行堆疊。
無論是在高速時序分析還是複雜狀態分析的應用中,LA4000 系列都是您可靠的合作夥伴,為您的測量工作提供強大的支援和靈活的應用。
軟體畫面:

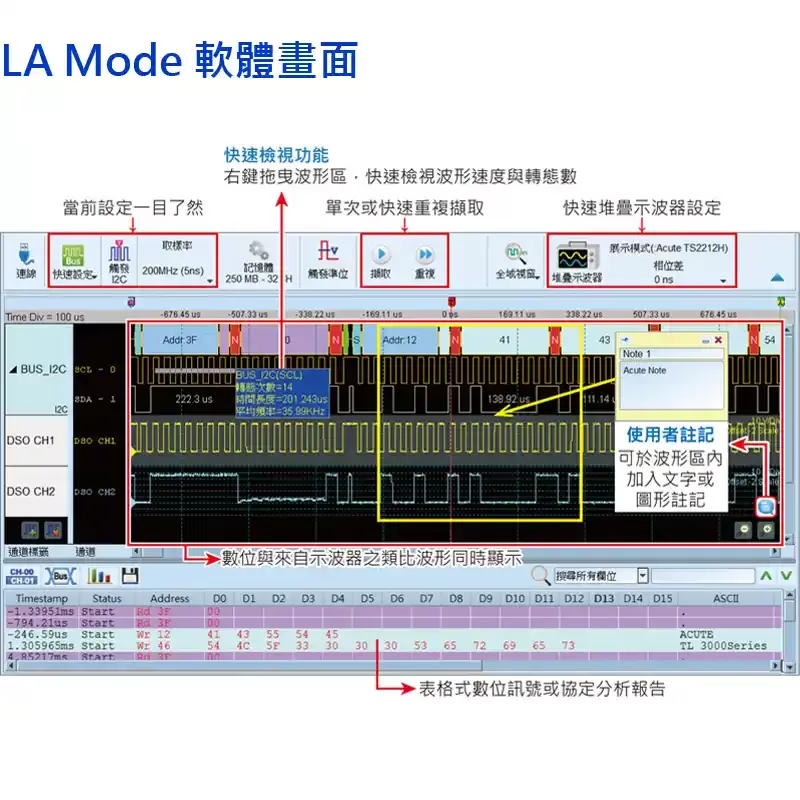

MIPI I3C (LA Mode) 波型顯示:

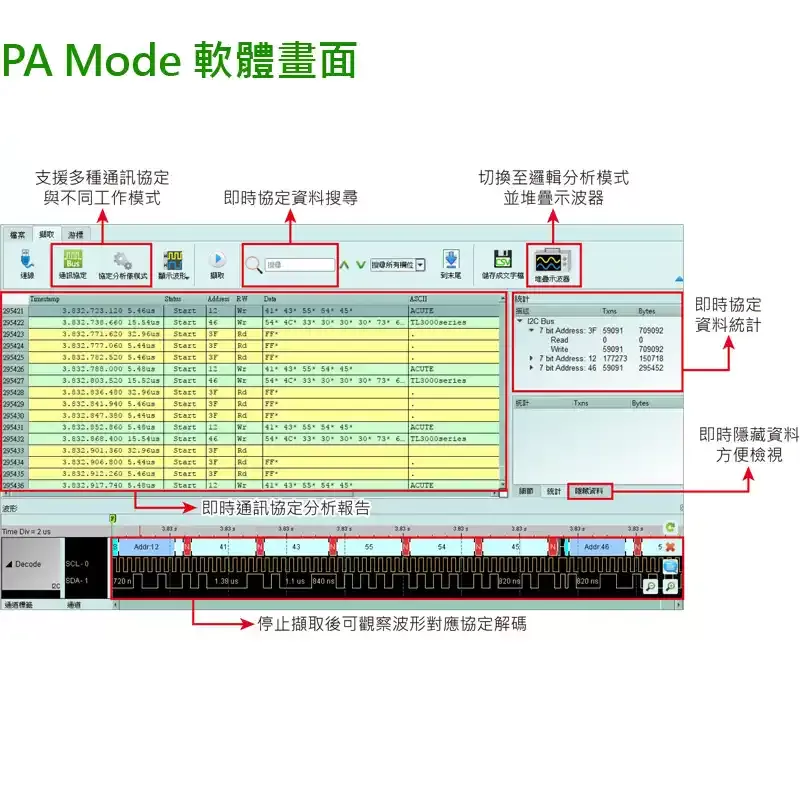

MIPI I3C (PA Mode) 報告畫面:
邏輯分析儀模式
• 擷取數位波形訊號,搭配多樣觸發條件做訊號定位,輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號,適用於訊號品質分析。
• 提供多種儲存模式,根據不同應用需求可選擇長時間記錄或維持高採樣頻率。
• 長時間紀錄:轉態儲存 VS 壓縮儲存
在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號,但是若使用壓縮的方式做資料儲存容易在資料回傳電腦後解壓縮時因資料量被放大造成電腦記憶體不足使得軟體在操作上會出現不順暢甚至當機,因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料,Acute分析儀採用的儲存方式為轉態儲存並非壓縮,回傳PC軟體端後不需要解壓縮即可分析跟顯示解碼結果。
