BF7264 Pro 協定分析儀

協定分析儀，用來分析各種通訊協定封包資料，可即時監控、長時間記錄、循環監控，操作簡單方便，產品線有不同儲存深度的規格，以及多種專用測量用探棒，方便進行測量。

應用特色：
• 實時顯示協定資料
• 命令 (或資料) 觸發
• 不同協定專用主動探棒，便於接線並優化阻抗匹配
• 過濾不需資料，儲存更多命令或資料
• 隱藏特定資料，簡化閱讀內容
• 搜尋特定資料
• 兩組電壓偵測及觸發，利於定位掉電位置
• 資料統計，提供精準分析
• 協定記錄器儲存長時間的協定資料
• 協定監控器長時間( 數月以上) 監控協定資料

選購方案：
• eDP1.4a 方案：支援 eDP1.4a，Up to 5.4Gbps/per lane, 4 Lanes
• eMMC 方案：支援 eMMC 5.1 HS400 / HS200 / CMD Queue
• MIPI D-PHY 1.2 方案：支援 D-PHY V1.2，Up to 2.0Gbps per lane，1 + 4 Lanes
• NAND Flash 方案：支援 ONFI 4.1 (NV-DDR3)，Mode 8 / Toggle DDR 2.0~267MHz
• SD 3.0 (SDIO 3.0) 方案：支援 SD 3.0 SDR104 / SD6.0 Legacy mode SDR104, DDR200, Command Queue/ SDIO 3.0
• SD 4.1 (UHS-II) 方案：支援 UHS156，Up to 1.56Gbps per lane
• SGMII 方案：速度支援 1000M, 100M, 10M
• MIPI M-PHY UFS2.1 方案：支援 UFS2.1，Up to 5.8Gbps per lane，2 Lanes

支援邏輯分析儀模式：
• 4GHz 時序分析
• 8 階流程圖式觸發
• 提供波形顯示
• 可堆疊他牌示波器 (以實際支援機型為主)，同時觀察數位及類比波形
選購方案：
• LA 探棒：支援 eMMC 5.1, NAND Flash, SD 3.0 (SDIO 3.0), Serial Flash (SPI NAND), SPI
• LVDS 探棒：支援邏輯訊號的低壓差動訊號測量。


協定分析儀特色
硬體解碼，不帶波形，可以長時間保存協定資料，亦可同時附帶真實波形。適用時機：通訊協定除錯初期分析。

協定分析儀模式 (Protocol Analyzer)
即時顯示解碼資料，無需等待分析，直觀易懂。適用於大量但有間隔之協定資料。

資料收集儀模式 (Protocol Logger)
類似資料蒐集器，將蒐集的大量資料，不間斷存於硬碟(SSD)。適用於大量協定資料分析。

資料監控儀模式 (Protocol Monitor)
類似行車紀錄器，循環覆蓋資料直到觸發條件成立或強制停止才把資料讀回電腦。適用於觀察特定訊號或停止擷取前的協定資料，但長度僅限於儀器本身記憶體。

MIPI M-PHY UFS2.1 方案

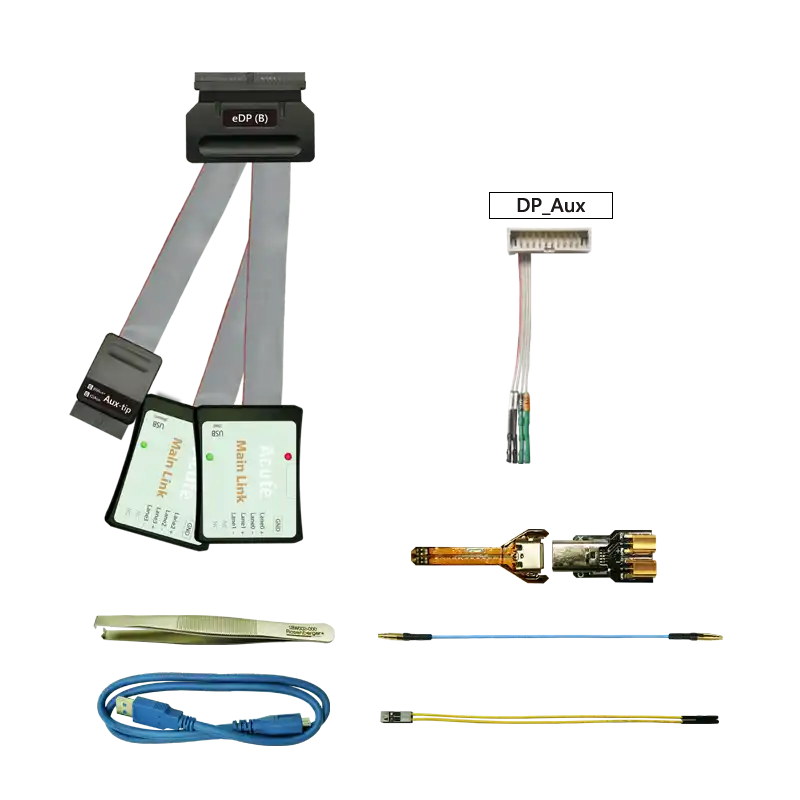

eDP1.4a 方案

eMMC 方案

MIPI D-PHY 1.2 方案

NAND Flash 方案

SD 3.0 (SDIO 3.0) 方案

SD 4.1 (UHS-II) 方案

SGMII 方案

邏輯分析儀模式

• 擷取數位波形訊號，搭配多樣觸發條件做訊號定位，輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號，適用於訊號品質分析。

• 提供多種儲存模式，根據不同應用需求可選擇長時間記錄或維持高採樣頻率。

• 長時間紀錄：轉態儲存 VS 壓縮儲存

在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦後解壓縮時因資料量被放大造成電腦記憶體不足使得軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料，Acute分析儀採用的儲存方式為轉態儲存並非壓縮，回傳PC軟體端後不需要解壓縮即可分析跟顯示解碼結果。

LA 探棒

LVDS 探棒
