BusFinder 協定分析儀

支援 eDP 1.4a，最高 5.4Gbps，4 Lanes

加入詢價

比較

相關產品

應用特色：
– 支援 eDP V1.4a，Up to 5.4Gbps per lane，4Lane
– 使用 32Gb RAM 搭配硬碟串流來儲存 eDP 通訊資料，可完整節錄待測物的所有資料
– 提供 Filter 功能，可將不必要的 Dummy，影像資料，Filling S/E 濾除以節省記憶體
– 提供 Search 資料功能
– 可顯示 eDP 影像資料，包含 RGB、YCbCr 格式，以及壓縮的 DSC 類型之封包
– eDP 命令統計功能，包含封包總數、各別指令數量、錯誤數量統計
– eDP 命令觸發功能

應用說明：

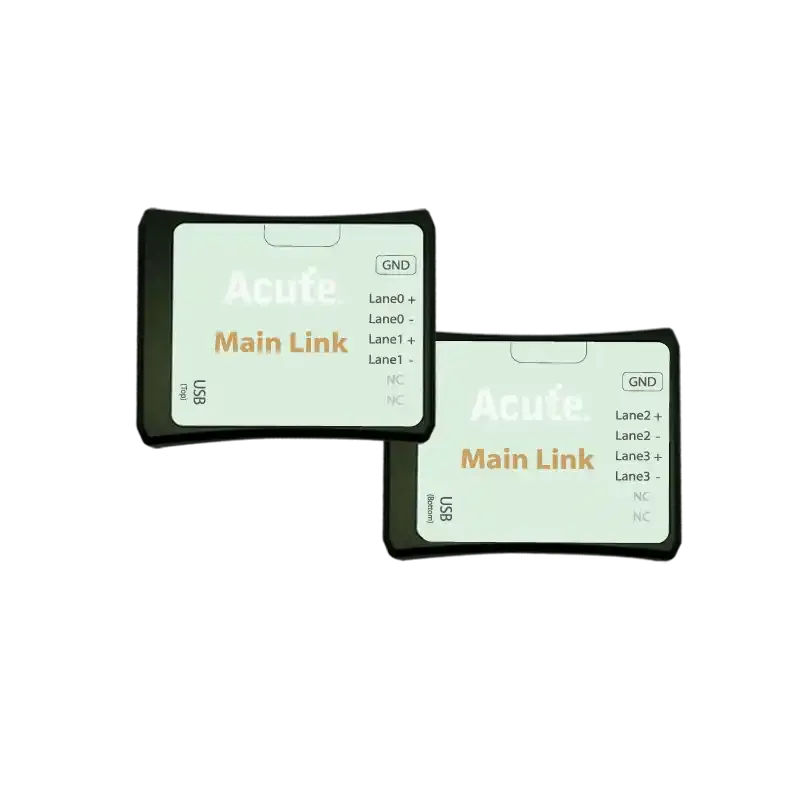

BusFinder 主機搭配 eDP1.4a 方案，可量測 eDP V1.4a 協定分析

顯示 eDP1.4a 協定封包資料以表格方式呈現，包含 DP Aux Ch 指令解析

eDP Lane Skew 顯示與統計

顯示 eDP 影像資料，包含 RGB, YCbCr格式，以及壓縮的 DSC 類型之封包

命令觸發功能，可同步觸發外部的示波器

方案名稱

eDP1.4a

Tip 名稱

End-tip

通道组合

1-Diff. (差動訊號)

觸發電壓 (Data) 範圍

0 ~ 5V

觸發電壓 (Data) 解析度

觸發電壓 (Data) 準確率

輸入電壓 (Data) 非最大破壞性耐壓

輸入電壓 (Data) 工作範圍

輸入電壓 (Data) 靈敏度

輸入阻抗 (Data)

輸入電壓 (Analog) 非最大破壞性耐壓

±10V

輸入電壓 (Analog) 工作範圍

~200mVpp.

輸入電壓 (Analog) 解析度

1kΩ || (500+1pF)

輸入電壓 (Analog) 取樣率

輸入阻抗 (Analog)
