BusFinder 協定分析儀

• 支援 eMMC 5.1 HS400 / HS200 / CMD Queue
• LA04 (B)-tip: 4 Data Channel
• eMMC-tip: 12 Data Channel + 2 Analog Channel
• Auto Data Phase Tuning
• 3 Pin Mode: CMD, CLK, D0

加入詢價

比較

相關產品

應用特色：
– 支援量測 eMMC/MMC 觸發、協定、解碼
– 3-Pin Mode：如果只需要了解 CMD 與 BUSY 的波形資料，提供方便的 3-Pin Mode，在量測上不需要接上所有的 pin，只需同時接上 CLK, CMD, D0 Pin 即可量測 CMD 資料
– No Clk Mode：若要長時間且只需要紀錄 CMD 波形資料，可以透過轉態儲存記錄 CMD pin 的波形並解碼量測

應用說明：
– 可完整節錄待測物從低速初始化到高速傳輸資料的流程
– 提供 Data Filter 功能，可將不必要的影像資料濾除以節省記憶體
– 提供 Search 資料功能
– 提供 CRC Packet 計算及錯誤顯示
– 可顯示 eMMC 協定封包資料以表格方式呈現，包含指令解析
– eMMC 命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計
– eMMC 命令觸發功能

1. 設定介面

2. Data Phase Tuning

3-Pin Mode 示意圖

No Clk Mode 示意圖

eMMC 協定封包資料示意圖

方案名稱

eMMC 5.1

Tip 名稱

LA04 (B) / eMMC 轉接板

通道组合

4 (Data) / 12+2 (Data+Analog)

觸發電壓 (Data) 範圍

-0.5V ~ +4.8V / 0V ~ +3.3V

觸發電壓 (Data) 解析度

21mV

觸發電壓 (Data) 準確率

±100mV + 5% *Vth

輸入電壓 (Data) 非最大破壞性耐壓

±15V DC+AC peak / -0.5V ~ +5V DC+AC peak

輸入電壓 (Data) 工作範圍

-1V ~ 8V / 0V ~ 3.3V

輸入電壓 (Data) 靈敏度

~300mV / ~150mV

輸入阻抗 (Data)

1MΩ || 5pF / 500kΩ || 2pF

輸入電壓 (Analog) 非最大破壞性耐壓

- / -0.5V ~ +8V DC+AC peak

輸入電壓 (Analog) 工作範圍

- / 0V ~ 4V

輸入電壓 (Analog) 解析度

- / ~1mV

輸入電壓 (Analog) 取樣率

- / 1M

輸入阻抗 (Analog)

- / 1MΩ || 100pF

[方案說明] eMMC 5.1

下載

eMMC 5.1

相關產品

BF7264B/B+ 協定分析儀主機

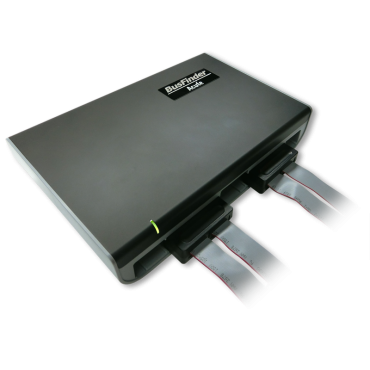

BF7264 Pro 協定分析儀
