同時開啟數位與類比訊號通道量測
(使用相同通道)
數位與類比訊號搭配外部示波器擷取比對
*[1]: 解碼與數位通道訊號；*[2]: MSO類比通道訊號；*[3]: 外部示波器訊號
堆疊他牌高階示波器
流程圖式觸發設定
使用流程圖示設定通訊協定觸發條件，輔以 Counter/Timer 功能以提升流程控制能力。
每個階層都有詳細的參數可供調整觸發條件。
類比波形
輸入靈敏度: 2mV/div to 10V/div；採樣率 (Max.) : 250MS/s @ 4Ch 或 1GS/s @ 1Ch
可與高壓探棒、差動探棒或電流探棒一起使用。
數位波形
時序分析 (Max.): 1GS/s @ 16Ch 或 2GS/s @ 8Ch
兩組 ±30V 可調觸發電壓

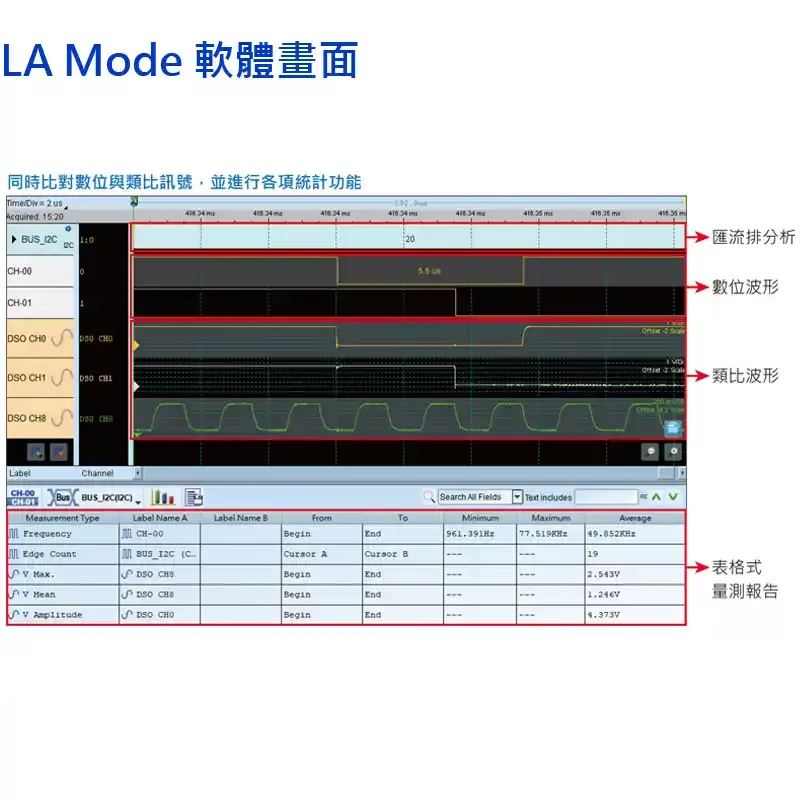

邏輯分析儀模式
• 擷取數位波形訊號，搭配多樣觸發條件做訊號定位，輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號，適用於訊號品質分析。
• 提供多種儲存模式，根據不同應用需求可選擇長時間記錄或維持高採樣頻率。
• 長時間紀錄：轉態儲存 VS 壓縮儲存
在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦後解壓縮時因資料量被放大造成電腦記憶體不足使得軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料，Acute分析儀採用的儲存方式為轉態儲存並非壓縮，回傳PC軟體端後不需要解壓縮即可分析跟顯示解碼結果。
• 量測處理
具有自定義設置功能的 20 多種波形測量，提供垂直、時間和通道間定時測量的實時更新統計特色。
時間：頻率、週期、±工作週期、±脈波寬、上升/ 下降時間、相位差
電壓/ 電流：±過激、最大/ 小值、高/ 低值、峰對峰、振幅、均方根、平均值、中間值、週期均方根、週期平均
計數器：邊緣計數、高/ 低計數
數學運算：加, 減, 乘, 除, XY, lAl, √A, LogA, LnA, eA, ∫Adt
• 數位電表及頻率計數器功能 (Digital Voltmeter, DVM)
提供所選擇通道的電壓均方根、平均值及頻率計數功能，可以更準確的監控訊號波形。
示波器量測 1KHz，2.5Vpp 的方波
DVM量測視窗監控 1KHz，2.5Vpp 的方波
• 垂直偏移 (Vertical Offset) 與 區域放大 (Zone View)
電壓刻度範圍 2mV/Div - 10V/Div，搭配每通道獨立的垂直偏移值 (Vertical Offset) 設定，可應用於 DC 電源的雜訊量測，觀測 DC 準位上面的漣波或是過激雜訊。也可使用 16Bit 高垂直解析度模式(TS3124H/V)，藉此提高電壓解析度，搭配區域放大功能可同步觀測電壓訊號和漣波訊號。
• 多視窗功能
多視窗功能提供 4 種顯示方式 (1x1、2x1、1x2、2x2)，最多可在 4 個不同的視窗中顯示 16 個通道，在不降低垂直解析度的情況下提供清晰可讀的波形。
• 頻譜分析 (FFT 快速傅立葉變換)
將所選擇的通道做快速傅利葉轉換。
• 矮波 (Runt) 觸發 - 正矮波
可設定 2 組觸發準位及正負矮波搭配寬度觸發。
• 矮波 (Runt) 觸發 - 負矮波
• 逾時 (Timeout) 觸發
可設定逾時時間範圍從 2ns 到 50s，擷取訊號停止變化時最後一段波形。
• 寬度 (Width) 觸發
多種寬度模式及條件可供選擇，不同的取樣率下，時間寬度範圍可從 8ns~50s。
以示波器量測並解碼 I2C 波形
以示波器搭配差動探棒量測並解碼 CAN 波形 (CH1: 差動探棒，CH2: CAN H，CH3: CAN L)
※ 支援 CAN-FD, CAN2.0
協定分析儀模式 (Protocol Analyzer)
即時顯示解碼資料，無需等待分析，直觀易懂。適用於大量但有間隔之協定資料。
資料收集儀模式 (Protocol Logger)
類似資料蒐集器，將蒐集的大量資料，不間斷存於硬碟(SSD)。適用於大量協定資料分析。
資料監控儀模式 (Protocol Monitor)
類似行車紀錄器，循環覆蓋資料直到觸發條件成立或強制停止才把資料讀回電腦。適用於觀察特定訊號或停止擷取前的協定資料，但長度僅限於儀器本身記憶體。
±15 V @ 0.2, 0.5, 1 V/div;
±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div
