SD4.1

Name: SD4.1
Brand: SD4.1
SKU: BusFinder 协议分析仪
Price: 2 TWD
Availability: InStock

BusFinder 协议分析仪

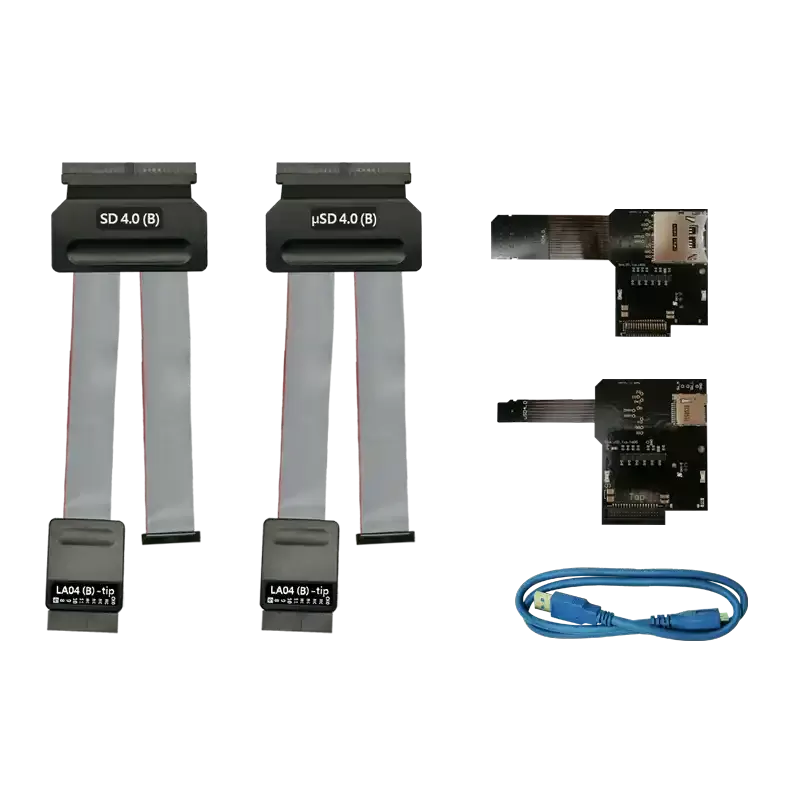

• LA04 (B)-tip: 4 Data Channel
• SD4.1 & uSD4.1-tip: 6-SE / 3-Diff / 2-Analog Channel (*SE=Single Ended, Diff=Differential Pair)

加入询价

对比

相关产品

应用特色：
– 支持测量 SD4.0 (UHS-II) 的触发和协议。
– 支持 SD4.0 (UHS-II)，Up to 1.56Gbps per lane。

应用说明：
– 能够完整记录待测设备从低速初始化到高速传输数据的过程。
– 提供 Data Filter 功能，可滤除不必要的数据以节省内存。
– 提供 Search 数据功能。
– 提供 CRC 封包计算和错误显示。
– 以表格形式显示 SD4.0 协议封包数据，包括指令解析。
– SD4.0 命令统计功能，包括封包总数、各类指令数量以及错误数量的统计。
– SD4.0 命令触发功能。
– VDD 检测。

显示 SD4.0 协议封包详细解析数据

显示 SD4.0 统计列表

方案名称

SD4.1

Tip 名称

LA04 (B) / SD 4.1, uSD 4.1

通道组合

4 (Data) / 6-SE, 3-Diff., 2 (SD3.0, SD4.1, Analog)
* SE: 单端, Diff.: 差分信号

触发电平 (Data) 范围

-0.5V ~ +4.8V / 0V ~ +3.3V

触发电平 (Data) 分辨率

21mV

触发电平 (Data) 精度

±100mV + 5% *Vth

输入电平 (Data) 最大非破坏性输入

±15V DC+AC peak / -0.5V ~ +5V DC+AC peak

输入电平 (Data) 工作范围

-1V ~ 8V / 0V ~ 3.3V

输入电平 (Data) 灵敏度

~300mV / ~150mV

输入阻抗 (Data)

1MΩ || 5pF / 500kΩ || 2pF

输入电平 (Analog) 最大非破坏性输入

- / -0.5V ~ +8V DC+AC peak

输入电平 (Analog) 工作范围

- / 0V ~ 4V

输入电平 (Analog) 分辨率

- / ~1mV

输入电平 (Analog) 采样率

- / 1M

输入阻抗 (Analog)

- / 1MΩ || 100pF
