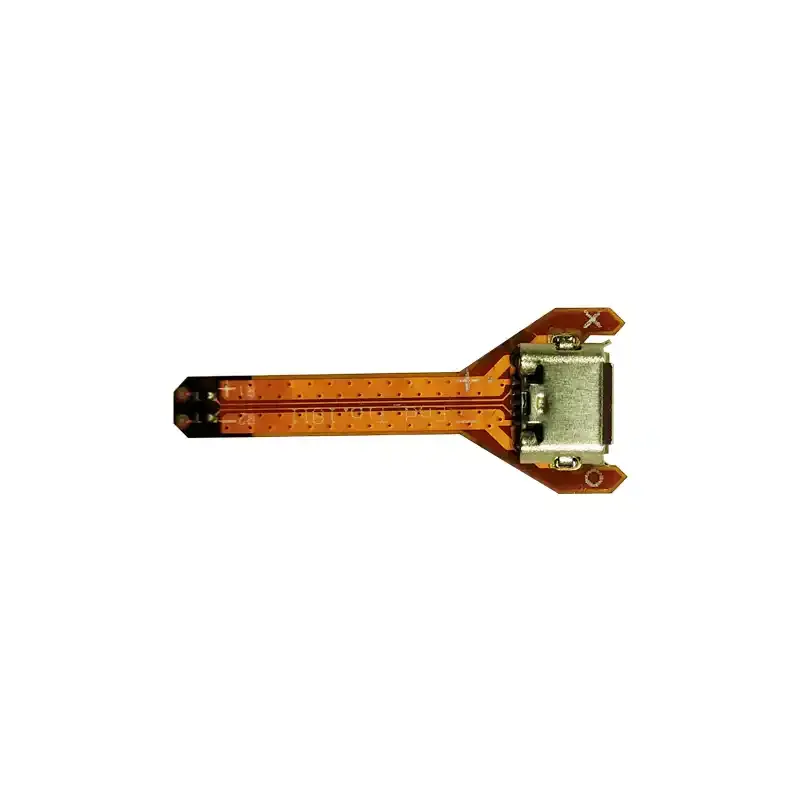

BusFinder 系列 D-PHY方案专用 FPC End-tip
使用 End-tip 通过跳线方式连接待测物,跳线长度应控制在 5mm 以內,以提升信号质量。
若无法缩短至 5mm 内,建议在信号端焊接 100Ω 电阻,再由该电阻引出跳线连接至 End-tip,跳线长度可放宽至约 3cm。

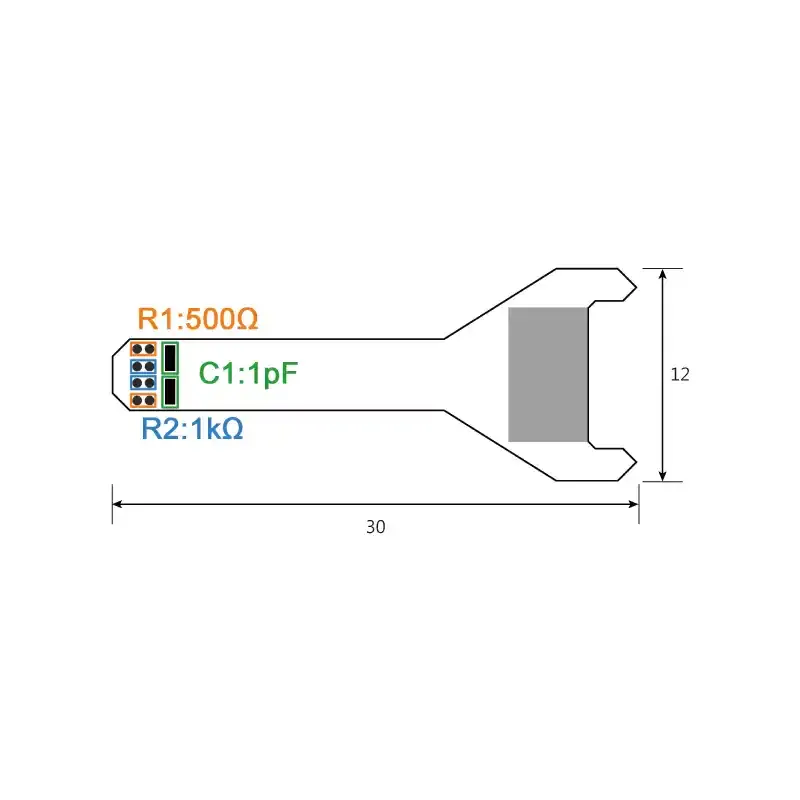

将 R1、R2 焊接相应电阻,C1 焊接对应电容,并按 FPC End-tip 步骤完成与待测物的连接。
Item number : AC044
Technical data
Input Voltage of Data:
Maximum (Non-destructive): ±10V
Operation: 0~5V
Sensitivity: ~200mVpp.
Impedance of Data: 1kΩ || (500+1pF)
Connector: MICRO USB 5P (F)
※ FPC End-tip 须搭配连接器(AC045 End-tip Connector Board) 使用
[技术指标] D-PHY End-tip
