PDM (Pulse Density Modulation)

PDM 是一種數位訊號調變技術，主要應用在聲音的數位化和傳輸領域。PDM 通常透過二進制資料來表示類比訊號，並在許多應用中以其高效的數位音訊傳輸而廣受歡迎，特別是在麥克風音訊傳輸領域。

最常見的應用是在麥克風中的音訊數位化。麥克風捕捉到的聲音通常是連續的類比訊號，而 PDM 通過在時間內測量脈衝的密度，將這個連續的訊號轉換為數位形式。這樣的轉換方式保留了音訊的高解析度，同時具有高效的數位傳輸性能。

PDM 通常在1.8V到3.3V的電壓範圍內操作。這種低電壓的操作使其非常適合在現代電子設備中應用，同時也符合移動設備和嵌入式系統對低功耗和高效能的要求。

邏輯分析儀 / 混合訊號示波器

TB3016F

TB3000系列規格書 PDF

MSO1000/2000系列規格書 PDF

MSO3000系列規格書 PDF

一般模式下的報告顯示

Wav 模式下的報告顯示

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

PDM 電氣特性驗證

PDM電氣特性驗證提供符合規範的各種電氣特性測量合規測試，使用者對電壓、時序和頻率等關鍵驗證項目進行數值範圍設定，並在長時間燒機測試後，自動判斷訊號是否符合規範。

支援型號：TS3124V（4 通道示波器），MSO3124V（4 通道示波器 + 16 通道邏輯分析儀）

電氣特性驗證說明文件 PDF

設定 PDM 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 PDM 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

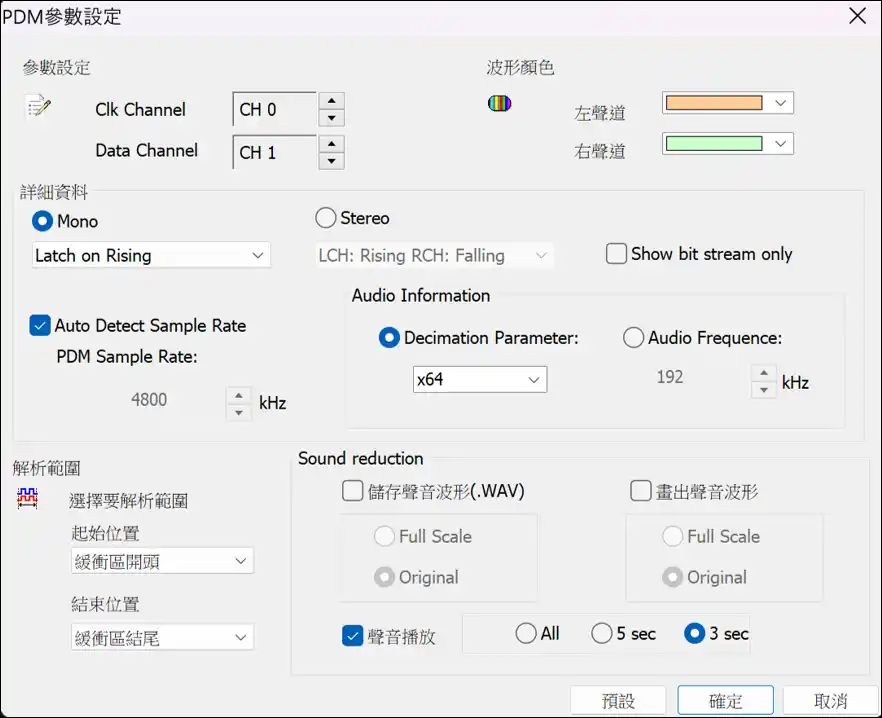

解碼設定

Clk、Data 通道設定

Mono & Stereo：單雙聲道調整

PDM Sample Rate：PDM CLK 速度調整

Decimation Parameter：計算倍率調整

Audio Frequence：聲音檔採樣率

Sound Reduction：聲音波形還原、顯示、播放
