I2C 電氣特性驗證 Electrical Validation

電子設計的關鍵之一是確認電路的正確性和穩定性。在這個背景下，電氣特性驗證功能應運而生，旨在為工程師提供一個全面且便捷的平台，以驗證電子設備的各種電氣特性。

皇晶科技提供的電氣特性驗證功能具有許多優勢，首先是其靈活性和易用性。工程師可以輕鬆設定各種參數，包括電壓、頻率和時序等，而軟體則即時呈現測試結果，包括波形和參考點。更重要的是，軟體還能自動產生詳盡的測試報告，節省了寶貴的時間和人力成本。

此外，在一般設定方面，可以指定訊號來源、工作電壓和速度等關鍵參數，以滿足不同應用場景的需求。解碼設定則可協助更深入的訊號解析，進一步提高了驗證的準確性和可靠性。

此功能還允許工程師對電壓、時序和頻率等關鍵驗證項目進行數值範圍設定，軟體端能夠根據設定內容判斷是否符合範圍，從而確保電子設備在各種條件下的正確性和穩定性。這一功能的引入，為電子設計和驗證工作帶來了全新的效率和便利性，有助於提升產品的品質和可靠性。

支援型號：

TS3124V 4通道示波器

TS3000系列規格書 PDF

MSO3124V 混合訊號示波器

(4類比通道+16數位通道)

MSO3000系列規格書 PDF

電氣特性驗證 Electrical Validation 說明文件 PDF

電氣特性驗證專用頁面 - 軟體端測試報告

波形和參考點

HTML 報告總表 - 有對應連結，可方便輸出/查詢/傳遞

HTML 報告詳細內容

I2C 電氣特性驗證設定：

1. General：設定通道來源、工作電壓及速度

1. 不同的速度模式，包含標準模式（Standard Speed Mode，約 100kHz）／快速模式（Fast Mode，約 400kHz）／快速模式+（Fast Mode+，約 1MHz）／高速模式（HS Mode，約 3.4MHz）

2. 頻率：時鐘頻率（Clock Speed）

3. 時序參數：Set-up Time / Hold Time / Rise Time / Fall Time & Clock Stretching Timing limitation

4. 電壓參數：V_IL（輸入低電位）、V_IH（輸入高電位）等

2. Decode：I²C 解碼設定

3. Trigger：I²C 觸發設定

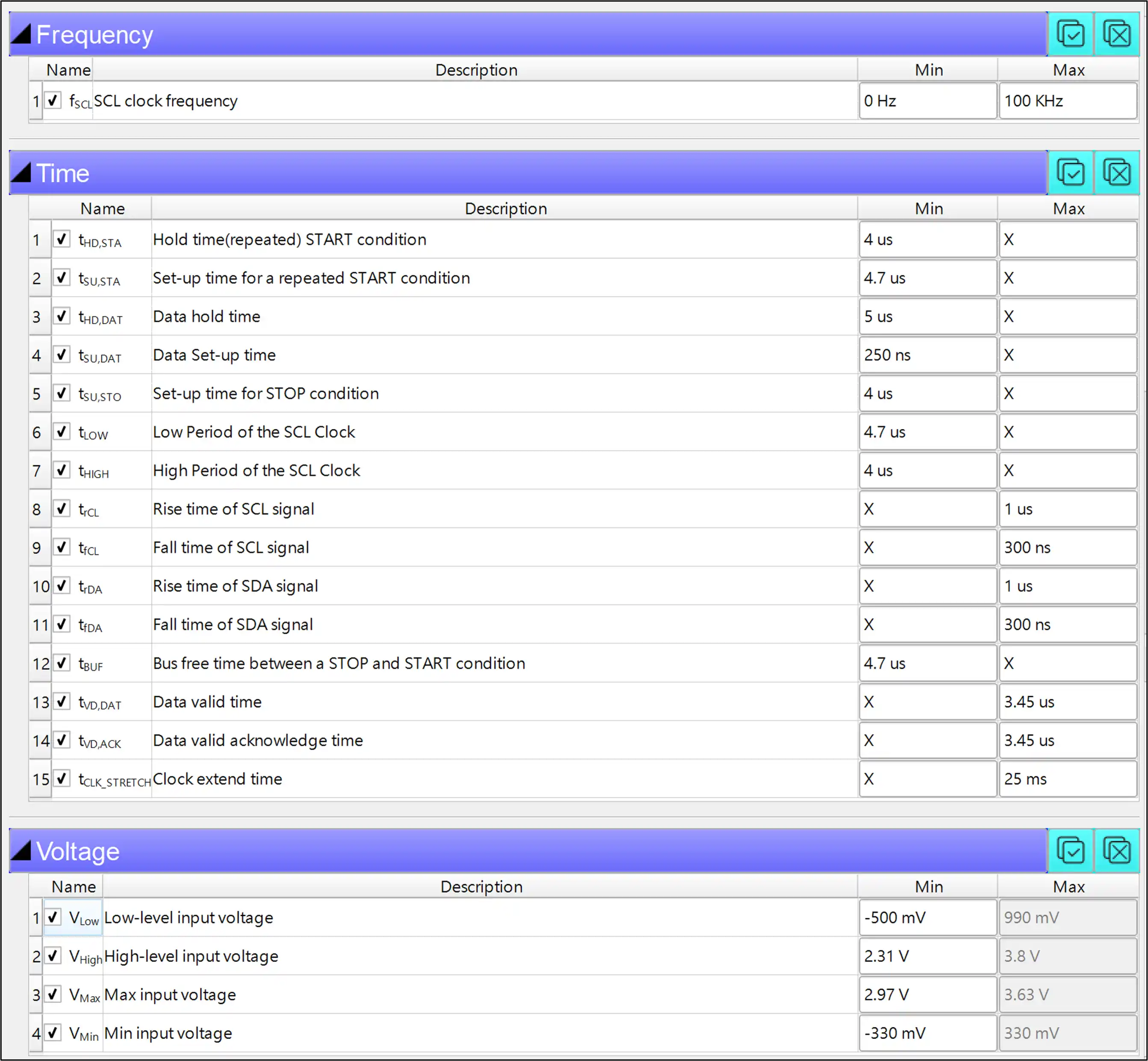

4. Validation：設定頻率、時間、電壓等驗證參數的限制範圍

Name	Description	Min	Max
Frequency
fSCL	SCL clock frequency	0 Hz	100 KHz
Time
tHD,STA	Hold time (repeated) START condition	4 µs	X
tSU,STA	Set-up time for a repeated START condition	4.7 µs	X
tHD,DAT	Data hold time	5 µs	X
tSU,DAT	Data set-up time	250 ns	X
tSU,STO	Set-up time for STOP condition	4 µs	X
tLOW	Low period of the SCL clock	4.7 µs	X
tHIGH	High period of the SCL clock	4 µs	X
tRCL	Rise time of SCL signal	X	1 µs
tFCL	Fall time of SCL signal	X	300 ns
tRDA	Rise time of SDA signal	X	1 µs
tFDA	Fall time of SDA signal	X	300 ns
tBUF	Bus free time between a STOP and START condition	4.7 µs	X
tVD,DAT	Data valid time	X	3.45 µs
tVD,ACK	Data valid acknowledge time	X	3.45 µs
tCLK,STRETCH	Clock extend time	X	25 ms
Voltage
VLow	Low-level input voltage	-500 mV	990 mV
VHigh	High-level input voltage	2.31 V	3.8 V
VMax	Max input voltage	2.97 V	3.63 V
VMin	Min input voltage	-330 mV	330 mV

5. 電氣特性驗證軟體控制面板：

停止條件：
當獲取資料次數達到 X 時停止
當結果錯誤超過 X 次時停止

資訊：
選擇波形

儲存檔案：
儲存為 HTML
儲存為 .MOW (Acute軟體格式)
