SPI 電氣特性驗證 Electrical Validation

電子設計的關鍵之一是確認電路的正確性和穩定性。在這個背景下,電氣特性驗證功能應運而生,旨在為工程師提供一個全面且便捷的平台,以驗證電子設備的各種電氣特性。

皇晶科技提供的電氣特性驗證功能具有許多優勢,首先是其靈活性和易用性。工程師可以輕鬆設定各種參數,包括電壓、頻率和時序等,而軟體則即時呈現測試結果,包括波形和參考點。更重要的是,軟體還能自動產生詳盡的測試報告,節省了寶貴的時間和人力成本。

此外,在一般設定方面,可以指定訊號來源、工作電壓和速度等關鍵參數,以滿足不同應用場景的需求。解碼設定則可協助更深入的訊號解析,進一步提高了驗證的準確性和可靠性。

此功能還允許工程師對電壓、時序和頻率等關鍵驗證項目進行數值範圍設定,軟體端能夠根據設定內容判斷是否符合範圍,從而確保電子設備在各種條件下的正確性和穩定性。這一功能的引入,為電子設計和驗證工作帶來了全新的效率和便利性,有助於提升產品的品質和可靠性。

支援型號:

TS3124V 4通道示波器

TS3124V

TS3000系列 規格書 PDF

MSO3124V 混合訊號示波器

(4類比通道+16數位通道)

MSO3124V

MSO3000系列 規格書 PDF

電氣特性驗證 Electrical Validation 說明文件 PDF

電氣特性驗證專用頁面 - 軟體端測試報告

HTML 報告總表 - 有對應連結,可方便輸出/查詢/傳遞

SPI 電氣特性驗證設定:

1. 一般設定:根據匯流排配置選擇 SPI 類型(4-wire SPI 或 3-wire SPI)

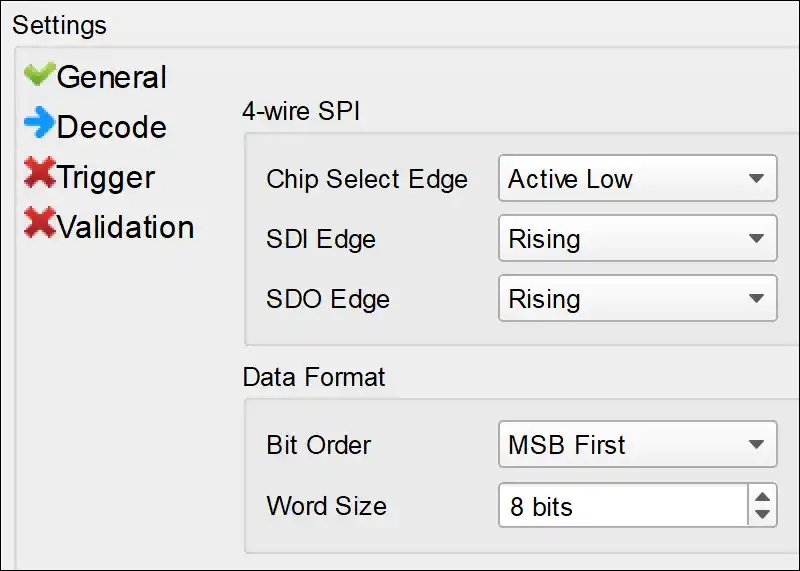

2. 解碼設定:設定 SPI 的資料格式以及各個通道的 Latching Edge。這裡所設定的 SPI 資料格式會同時套用至解碼與觸發設定中。

Image 1

3. 觸發設定:設定資料位址與要觸發的資料腳位。

Image 2

4. 驗證參數設定:設定頻率、時間、電壓等驗證參數的限制範圍

SPI 匯流排並沒有定義標準的測量限制,因此建議在驗證 SPI 訊號時自行定義測量限制。

本步驟顯示三個電氣特性分類表格,包括:

- 頻率

- 時間

- 電壓

Frequency
Name Description Min Max
fSCLK SCLK Clock Frequency 0 Hz 10.5 MHz


Time
Name Description Min Max
tSU,SDI SDI Setup Time 50 ns X
tHD,SDI SDI Hold Time 100 ns X
tDIO SDI Output Delay Time X X
tSU,SDO SDO Setup Time 5 ns X
tHD,SDO SDO Hold Time 5 ns X
tD SDO Output Delay Time X X
tHIGH SCLK Clock High Time 50 ns X
tLOW SCLK Clock Low Time 50 ns X
tDUTY SCLK Duty Cycle 45 % 55 %
tSU,CS CS Chip Select Setup Time 50 ns X
tHD,CS CS Chip Select Hold Time 100 ns X
tCS Chip Select Deselect time 50 ns X
tCLKr SCLK Clock Rise Time X 20 ns
tCLKf SCLK Clock Fall Time X 20 ns


Voltage
Name Description Min Max
VLow Low-level Voltage -0.3 V 0.99 V
VHigh High-level Voltage 2.31 V 3.6 V

5. 電氣特性驗證軟體 控制面板:

停止條件:
當獲取資料次數達到 X 時停止
當結果錯誤超過 X 次時停止

資訊:
選擇波形

儲存檔案:
儲存為 HTML
儲存為 .MOW (Acute軟體格式)

YouTube 影片

電氣特性驗證 Electrical Validation 說明文件 PDF
