10BASE-T1S

10BASE-T1S 使用差動式曼徹斯特編碼 (DME)。DME 的資料編碼方式是根據時鐘週期內是否發生轉換來指示訊號的邏輯狀態。如果在時鐘週期內沒有發生轉換，資料狀態為邏輯0。如果在時鐘週期內發生轉換（無論是正向還是負向），則表示邏輯1。10BASE-T1S 以半雙工總線配置運作，最大長度為25米。它支援2到8個節點的多點連線。「S」在標準名稱中表示短距離實現。10BASE-T1S 的設計目的是取代常見的「通訊孤島」總線架構，例如CAN、CAN FD、LIN和RS-485。

皇晶科技 (Acute Technology) 提供具備 10BASE-T1S 解碼 功能的 邏輯分析儀 與 混合訊號示波器 (MSO)。

TB3016B 邏輯分析儀

TB3000系列 規格書 PDF

MSO3124B 混合訊號示波器

MSO3000系列 規格書 PDF

10BASE-T1S 解碼

Live Mode 解碼

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

設定 10BASE-T1S 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 10BASE-T1S 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

解碼設定

顯示 Sync Code：顯示 Commit, SSD

隱藏 BEACON：隱藏 BEACON 資料不顯示

FCS 以 Byte 順序顯示：將 FCS 按照 Byte 順序呈現於 report 中

顯示 5B Code：顯示 Special Code 數值

顯示 Mac 封包：顯示 MAC 的資料如 Address、Data、FCS，此外下拉選單中可以控制 Data 顯示內容在 IPv4 下是否包含 Header

僅顯示資料：僅顯示多少 Byte 的資料 (最少為 20 Byte)

報告格式：限制 Data 欄位最多顯示多少 Byte 的資料；超出設定的部分換行繼續顯示

顯示 Mac 封包：在 IPv4 (0800h) 中，會有 20 byte 的 Header。資料欄可以僅顯示 Transport Layer Data，或顯示包含 Header 在內的資料。

Transport Layer Data:

Transport Layer Data & Header:

TravelBus系列 實體接線圖

使用 TB3016B 直接測量 10BASE-T1S 差動訊號。
(TB3016B 可直接量測 CAN 2.0B, CAN FD, DP AUX, RS485, RS422, 10BASE-T1S 差動訊號。)

TB3016B 腳位

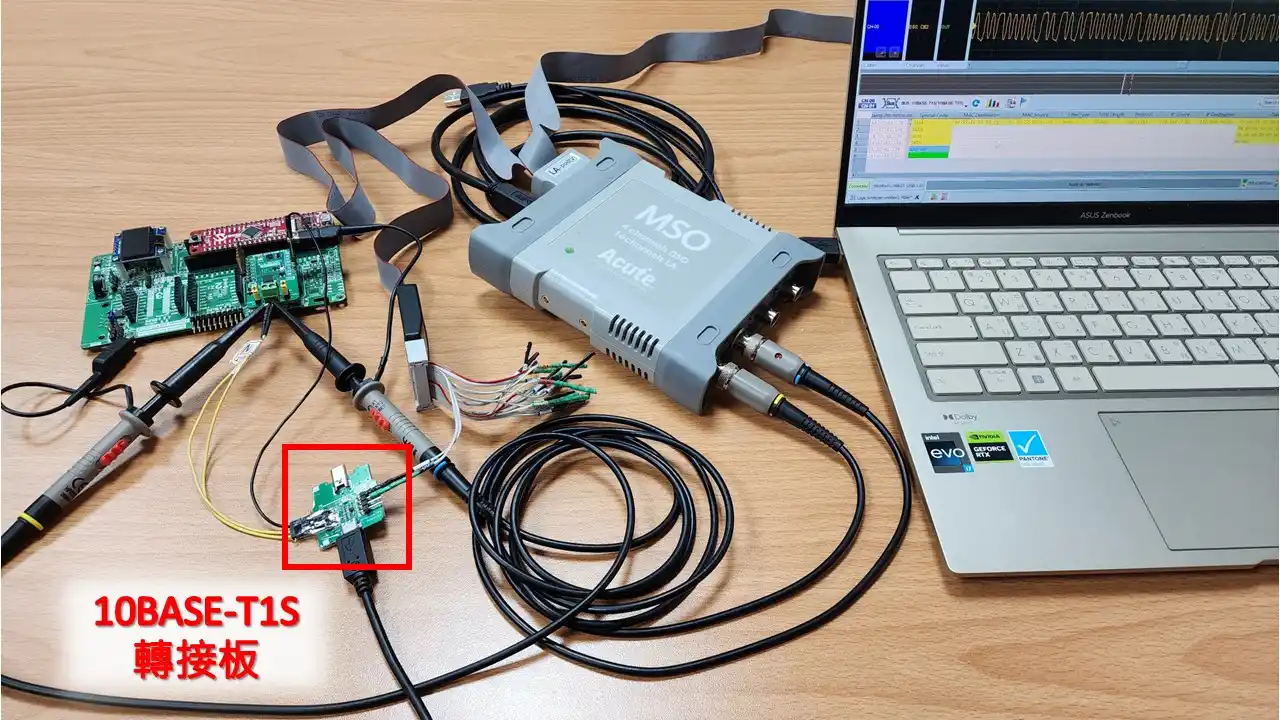

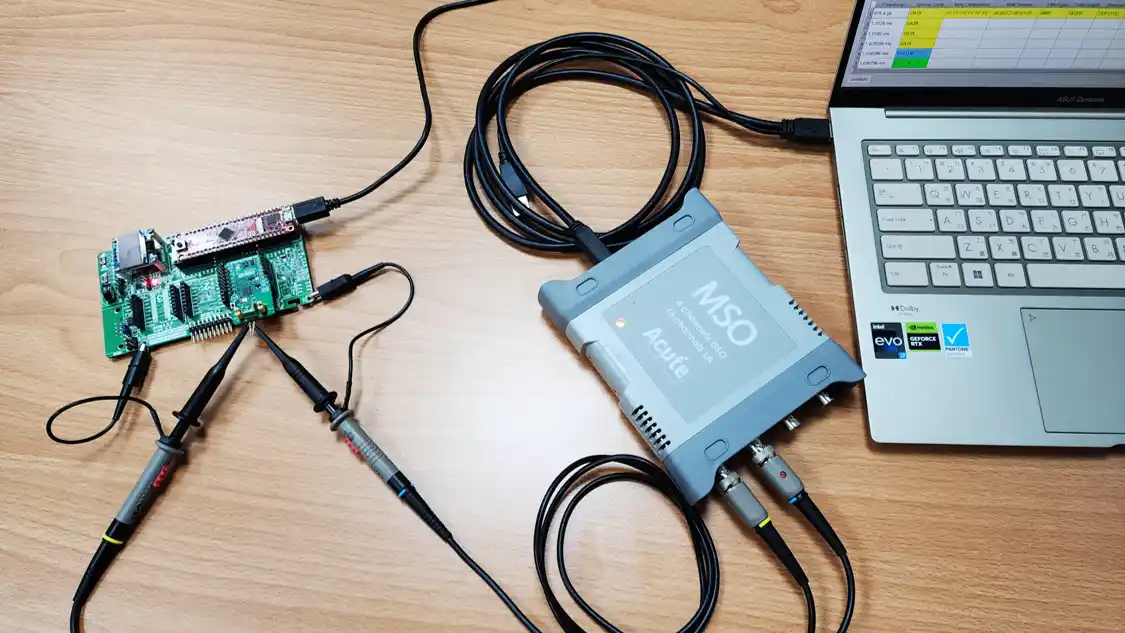

MSO3124B 實體接線圖

使用 10BASE-T1S 轉接板 把 10BASE-T1S 差動訊號轉成 single-ended 訊號，再用 MSO3124B 量測。

10BASE-T1S 差動訊號轉接板
