TDM（Time-Division Multiplexing）
TDM 解码
TDM 解码 + Audio 波形图
保存成 TXT/CSV
在逻辑分析仪模式下，点击报告区上方的图示，可将解码资料保存成 TXT/CSV 档案。
设置 TDM 解码 步骤说明
1. 点击 快速设置 或 新增协议分析通道 来创建所需的通道及相关设置。
2. 选择 TDM 进行解码。
3. 如果使用 快速设置，系统会提供 触发条件、采样率、门限电平 及 通道设置方式 的建议值。
4. 点击齿轮图标进入 解码设置 页面。

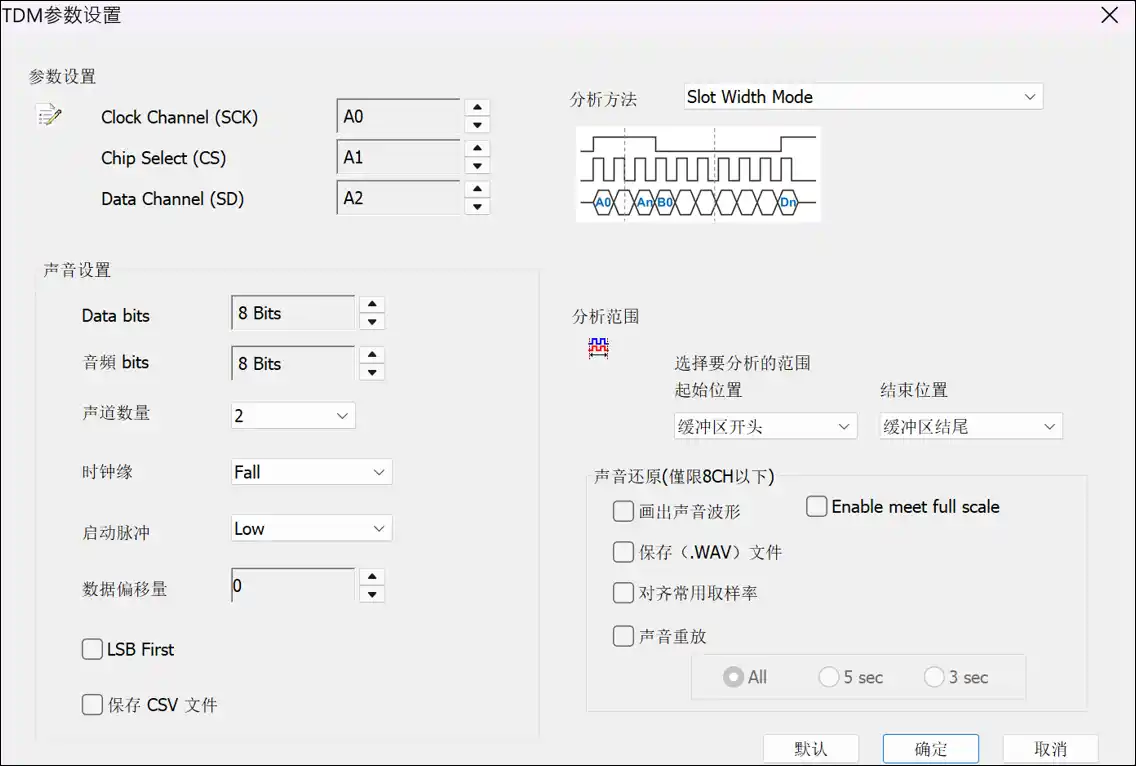

解码设置
参数设置：待测物上的信号端接在逻辑分析仪的通道编号。
声音设置：设置音频信号的详细参数。
- Data bits：声道的数据宽度
- 音频 bits：声道数据中的有效位数
- 声道数量：音频的声道数
- 时钟缘：设置在哪个时钟边沿采样数据（上升沿或下降沿）
- 启动脉冲：选择启用的脉冲极性（High 或 Low）
- 数据偏移量：数据起始位置的位偏移值
- LSB First：若数据为低位在前，请勾选此选项
- 保存 CSV 文件：将解码结果保存为 CSV 文件

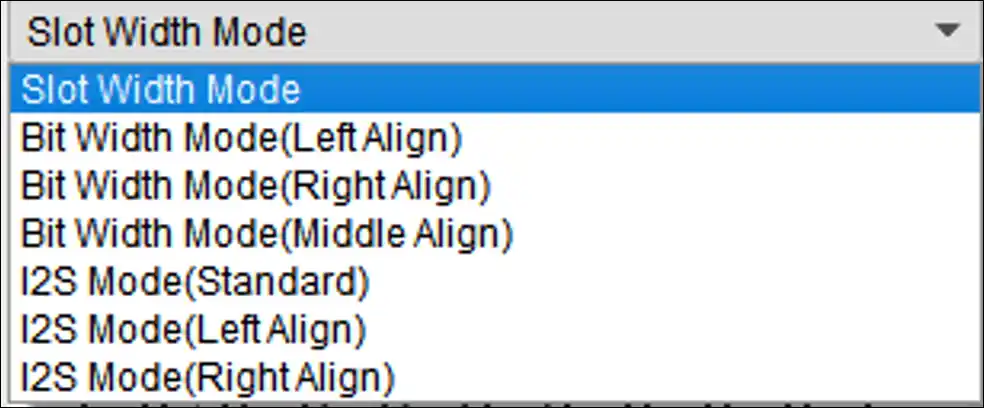

分析方法：设置数据摆放的格式。目前支持以下这些格式。
声音还原：对解码后的音频数据可进行以下操作。
- 画出声音波形
- 启用全幅显示
- 保存为 .WAV 文件
- 对齐采样率
- 播放（可选择播放全部、5 秒或 3 秒）
