UFS2.1

Name: UFS2.1
Brand: UFS2.1
SKU: BusFinder 协议分析仪
Price: 2 TWD
Availability: InStock

BusFinder 协议分析仪

支持 UFS 2.1 Gen 3，Rate A/B，最高 5.8Gbps per lane，2 Lanes

加入询价

对比

相关产品

应用特色：

– 支持 MIPI M-PHY UFS2.1，每通道可达 5.8Gbps，2 通道。
– 可同时显示 Unipro 和 UFS2.1 协议封包数据，并以表格方式呈现，包括指令解析。
– 使用 32GB RAM 结合硬盘串流来存储 Unipro 和 UFS 通信数据，可完整记录待测设备从低功耗模式初始化到高速模式的过程。
– 提供 Data Filter 功能，以便滤除不必要的数据以节省内存。
– 提供 Search 数据功能。
– 提供 CRC 封包计算和错误显示。
– Unipro 和 UFS 命令统计功能，包括封包总数、各类指令数量以及错误数量的统计。
– Unipro 和 UFS 命令触发功能。

同时显示 Unipro

UFS2.1 协议封包数据以表格方式呈现

包括指令解析

Unipro, UFS 命令统计功能，包括封包总数、各类指令数量以及错误数量的统计。

Unipro, UFS 命令触发功能

方案名称

UFS2.1

Tip 名称

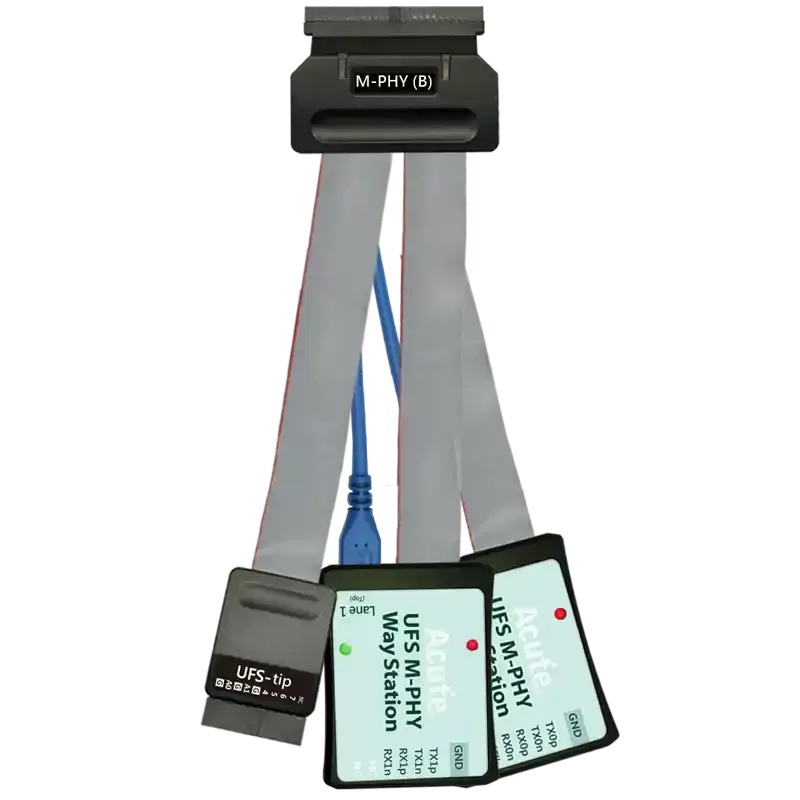

UFS-tip / End-tip

通道组合

4+2 (Data+Analog) / 1-Diff. (差分信号)

触发电平 (Data) 范围

-0.5V ~ +4.8V / -

触发电平 (Data) 分辨率

21mV / -

触发电平 (Data) 精度

±100mV + 5% *Vth / -

输入电平 (Data) 最大非破坏性输入

±15V DC+AC peak / ±10V

输入电平 (Data) 工作范围

-1V ~ 8V / 0 ~ 5V

输入电平 (Data) 灵敏度

~300mV / ~200mVpp

输入阻抗 (Data)

1MΩ || 5pF / 250Ω

输入电平 (Analog) 最大非破坏性输入

-0.5V ~ +8V DC+AC peak / -

输入电平 (Analog) 工作范围

0V ~ 4V / -

输入电平 (Analog) 分辨率

~1mV / -

输入电平 (Analog) 采样率

1M / -

输入阻抗 (Analog)

1MΩ || 100pF / -

[方案说明] UFS2.1

下载
