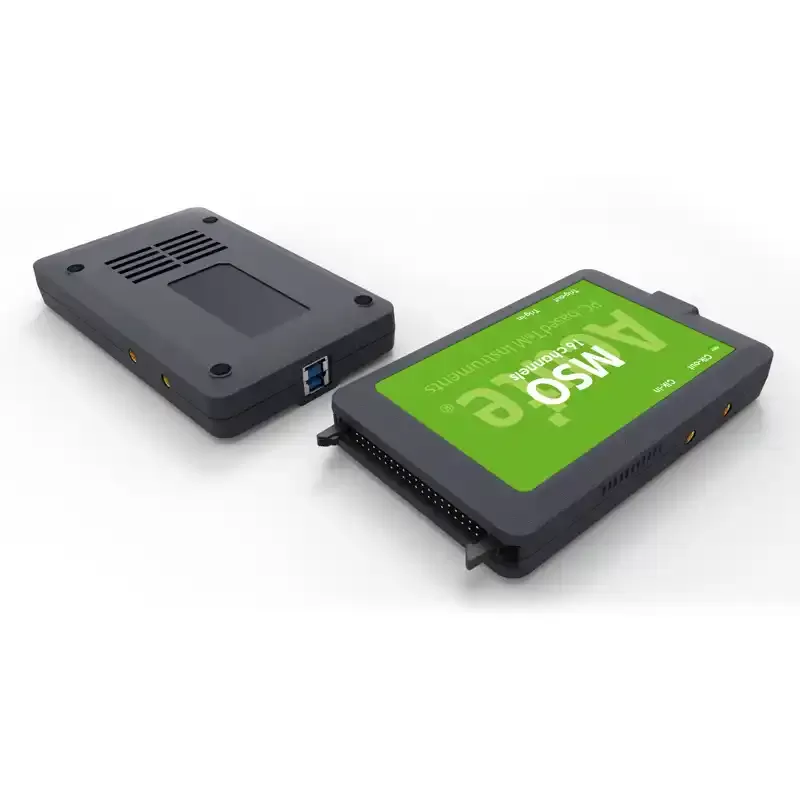

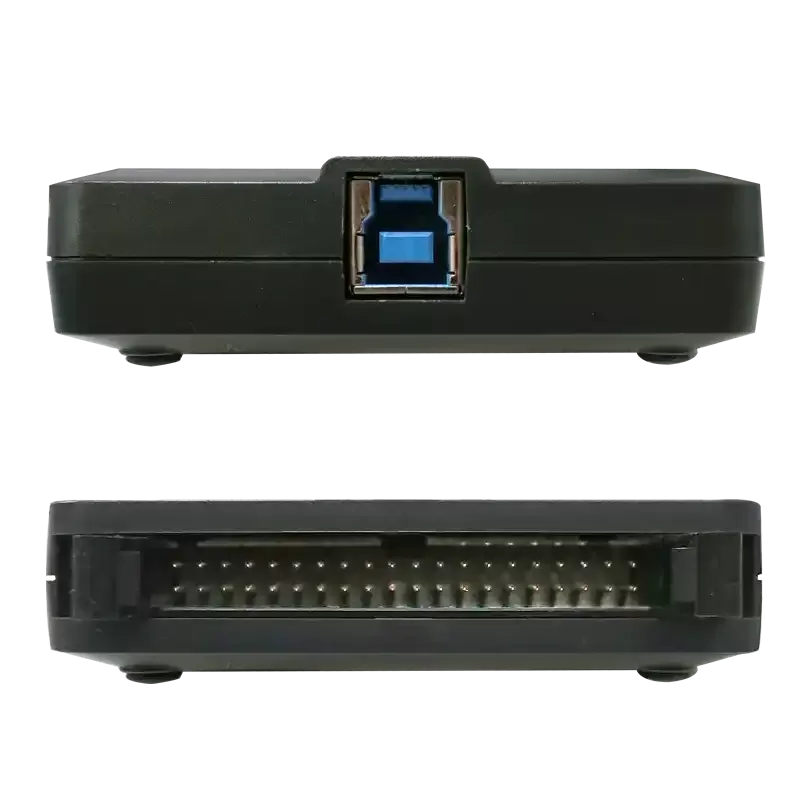

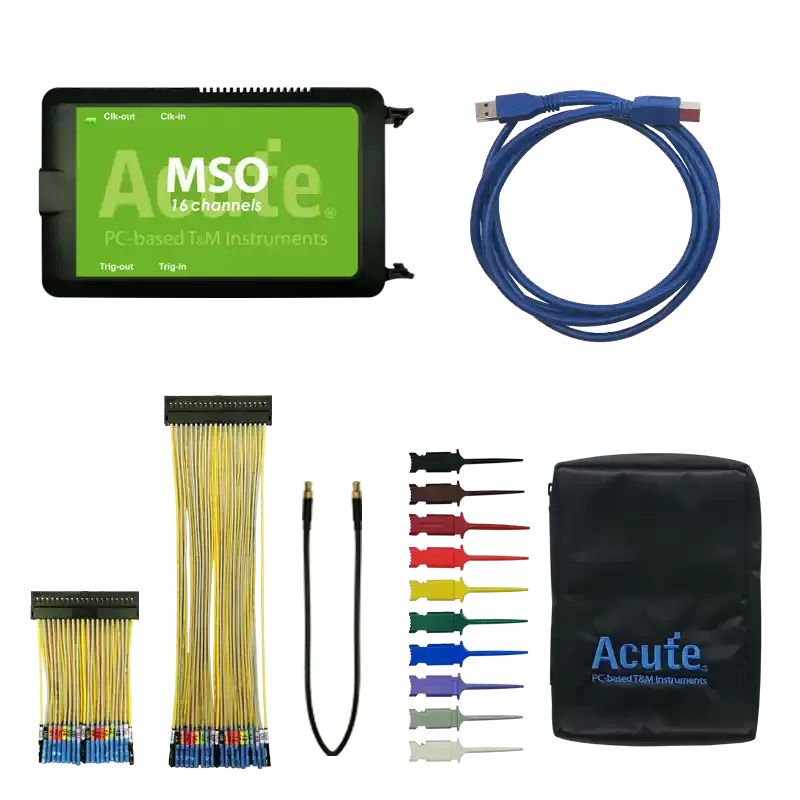

MSO2216B 是一台拥有 16 通道的 3合 1(逻辑+协议+示波器) 分析仪且每個通道支援同时量测模拟与数字信号，在于测量电源管理相关协议时，不仅可以解码协议也可以同时记录电压值，提供在上电时序量测中实现16通道以上（最多128通道）同时量测的方案，目前 MSO2216B 提供逻辑分析仪模式 & 协议分析仪模式两种不同的信号与协议分析模式。
过去，许多用户对于逻辑分析仪中的电压门限（Threshold）设置存在疑问或不了解，因此 Acute 在 MSO2216B 产品中添加了一键电压门限自动检测和设置的功能，帮助用户节省设置所需的时间。
逻辑分析仪模式
• 采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码。可叠加示波器同时比对数字与模拟信号，适用于信号品质分析。
• 提供多种存储模式，根据不同应用需求可选择长时间记录或维持高采样率采集
• 长时间记录: 跳变存储 VS 压缩存储
在信号记录与分析通常都会需要分析仪能长时间记录信号，但是若使用压缩的方式做资料存储容易在资料回传电脑后解压缩时因资料量会放大造成电脑內存不足使软件在操作上会出现不顺畅甚至当机，因此为了同时满足软件操作顺畅又能长时间做记录且不漏掉任何资料，Acute 分析仪采用的存储方式为跳变存储而非压缩，回传PC软件端后不需要解压缩即可分析跟显示协定解码结果。

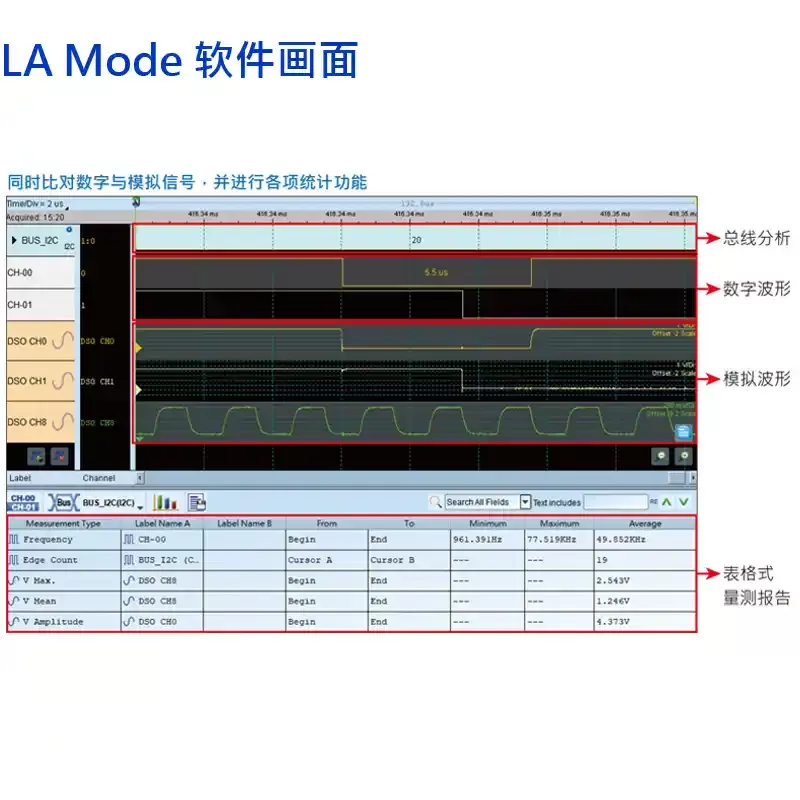

数字和模拟波形设置界面
每个通道都可同时量测数字与模拟波形，并可调整数字与模拟采集信号之灵敏度与分辨率
流程图式触发设置
使用流程图形化设定协议触发条件，辅以 Counter/Timer 功能以提升触发流程控制能力
每个阶层都有详细的参数可供调整触发条件
叠加他牌高阶示波器
同时开启数字与模拟信号通道测量
(使用相同通道)
数字与模拟信号搭配外部示波器撷取比对
*[1]: 解码与数字通道信号；*[2]: MSO模拟通道信号；*[3]: 外部示波器信号

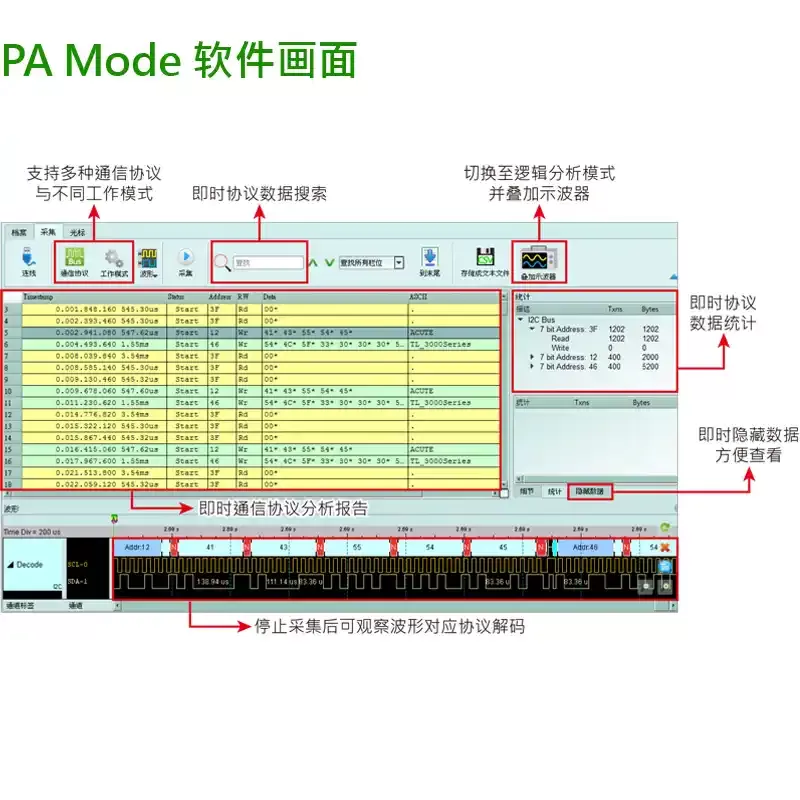

协议分析仪模式 (Protocol Analyzer)
即时显示解码数据，无需等待分析，直观易懂。适用于大量但有间隔之协议数据。
数据记录仪模式 (Protocol Logger)
类似数据记录仪，將采集的大量数据，不间断存于硬盘(SSD)。适用于大量协议数据的纪录和分析。
数据监控仪模式 (Protocol Monitor)
类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才將数据读回电脑。适用观察特定信号或停止采集前的协议数据，但数据长度仅限仪器本身内存。
