LTPI

LTPI (LVDS Tunneling Protocol & Interface) 協定是一種在 HPM 和 SCM 間傳輸低速信號的介面，支援 GPIO、I2C / SMBus、UART 等通道，利用 LVDS 鏈路的 TDM 實現多通道複用。GPIO 通道有低延遲和正常延遲兩種類型，I2C / SMBus 通道處理單控制器鏈路，UART 通道支援流量控制，OEM 通道用於專有介面，資料通道則支援記憶體映射資料傳輸。

量測方案

BF7264 Pro 搭配 LTPI 方案 + LVDS POD

BF7264 Pro

BF7264 Pro 規格書 PDF

LTPI 方案

LTPI 解決方案 說明文件 PDF

LVDS POD

LVDS POD 規格書 PDF

LTPI 方案 (分析儀模式)

應用特色：

• – 支援 OCP DC-SCM 2.0 之 LTPI (LVDS Tunneling Protocol & Interface) 規範，並支援 SDR / DDR 傳輸模式
• – 最高可分析 1.2Gbps 之 LTPI 訊號
• – 即時解析 LTPI 訊框：comma (K28.5 / K28.6 / K28.7) 對齊、類別與子類別判別、CRC-8 檢查與錯誤標示
• – Frame Report 以表格方式呈現 Tx / Rx 訊框與完整欄位解析
• – Tunneled Report 還原通道內容：I2C 完整交易 (Start / 位址 / 讀寫 / ACK / 資料 / Stop)、GPIO 位元變化與 UART 位元組，提供 Combined / Separate 兩種檢視模式
• – 統計功能：依 Tx / Rx / Error 分類統計各類訊框數量，點選即可跳至對應訊框
• – 波形檢視：四通道波形與 LTPI 解碼結果同步顯示
• – LTPI 觸發：可針對 CRC 錯誤、Symbol 錯誤、Disparity 錯誤觸發，或指定 Tx / Rx 資料樣式 (最長 16 bytes)；觸發所用之 comma 字元可於設定頁選擇
• – OEM / Vendor 自訂欄位：透過 AqLTPI_Vendor.csv 定義欄位名稱、位元範圍、列舉值與工程單位換算

應用說明：BusFinder 主機搭配 LTPI 方案，可量測 1.2Gbps 之 LTPI 訊號

Frame Report

依時間順序列出 Tx / Rx 訊框，包含類別、子類別、CRC 檢查結果與完整欄位解析；點選任一筆可於下方明細視窗檢視 16 bytes 原始資料與逐欄位解讀。

Tunneled Report

還原 LTPI 通道內容：I2C 通道 0–5 之完整交易（Start / 位址 / 讀寫 / ACK / 資料 / Stop）、GPIO 位元變化（含低延遲 LL 與一般延遲 NL 兩類）、UART 通道 0–1 之位元組重建與 RTS / CTS 流量控制事件；提供 Combined（與 Frame Report 合併）與 Separate（獨立視窗）兩種檢視模式。

統計功能

依 Tx / Rx / Error 三大類累計各訊框類別與子類別數量，錯誤再細分為 CRC、Symbol、Disparity 與 Incomplete；點選統計項目即可跳至對應訊框。

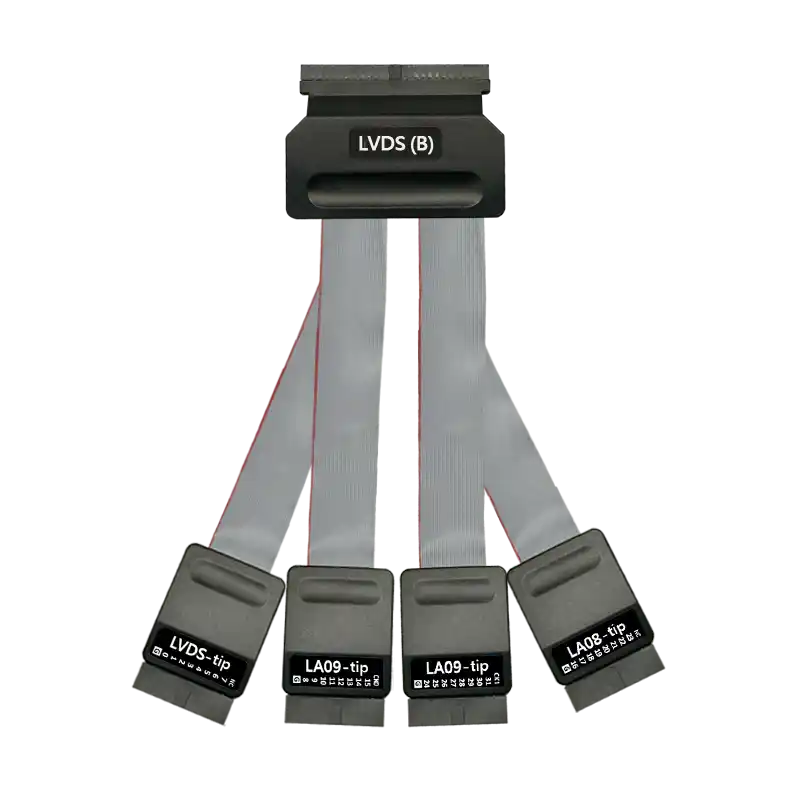

LVDS POD (LA 模式)

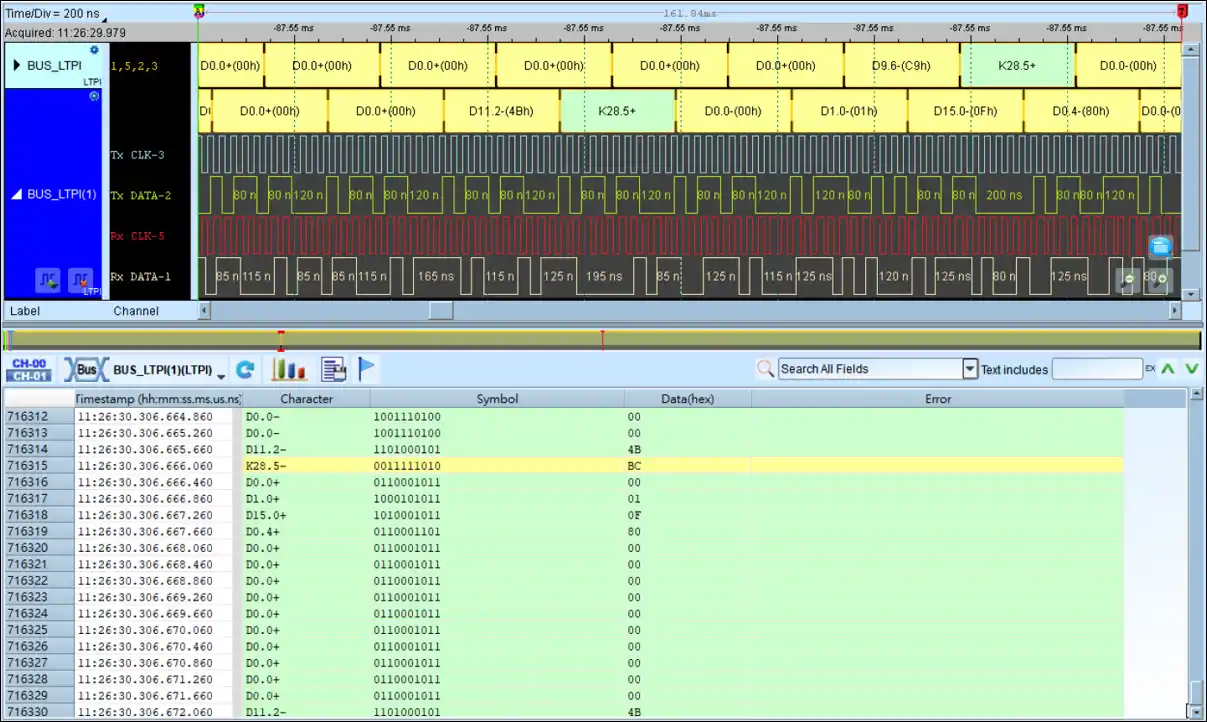

8b10b

LTPI Packet，包含指令解析

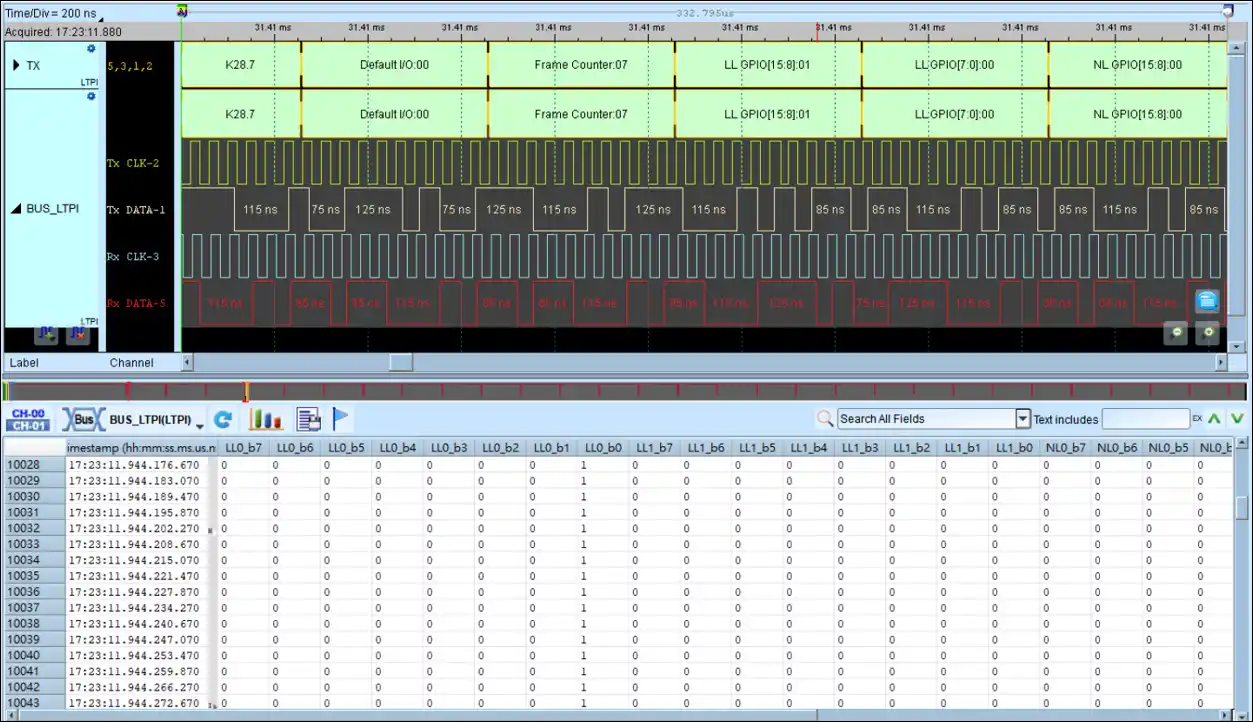

GPIO / I2C / UART 封包

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

設定 LTPI 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 LTPI 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

解碼設定

設定待測物上, 各個訊號端接在邏輯分析儀的通道編號：

Tx Clock

Tx Data

Rx Clock

Rx Data

SDR：待測物傳輸訊號方式為 Single Data Rate。

DDR：待測物傳輸訊號方式為 Double Data Rate。

Waveform：在波形區顯示的方向(Transmit / Receive) 以及解碼內容 8b10b / LTPI / GPIO / UART / I2C

Detail Report：是否開啟詳細報告

Import GPIO CSV：是否導入 GPIO 的 bit 名稱

[LL0]後方為Low Latency GPIO-0 bit 7-0的名稱配置

[LL1]後方為Low Latency GPIO-1 bit 7-0的名稱配置

[NL0]後方為Normal Latency GPIO-0 bit 7-0的名稱配置

[NL0]後方為Normal Latency GPIO-1 bit 7-0的名稱配置
