NCSI (MCTP/RMII)

MCTP（Management Component Transport Protocol） 是由 DMTF（Distributed Management Task Force）制定的 傳輸層無關（Transport Independent）協議，可在 PCIe、 I²C、 I3C、 SMBus、 UART、Ethernet 等多種物理層上運行，用於伺服器與嵌入式系統的管理與監控。

NCSI (Network Controller Sideband Interface) 可基於 MCTP 或 RMII 傳輸，用於監控與管理網路控制器，支援網路狀態檢測與事件通知。

皇晶科技邏輯分析儀可支援 MCTP 與 NCSI 封包的解碼顯示，協助工程師清楚觀察並分析平台管理協定在匯流排上的通訊內容，快速定位並解決設計或驗證過程中的問題。

邏輯分析儀

TL4134E

TravelLogic 系列 規格書 PDF

MSO2116E

MSO2000 系列 規格書 PDF

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

設定 MCTP over I3C / I2C / SMBus 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 MCTP over I3C / MCTP over I2C / MCTP over SMBus 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

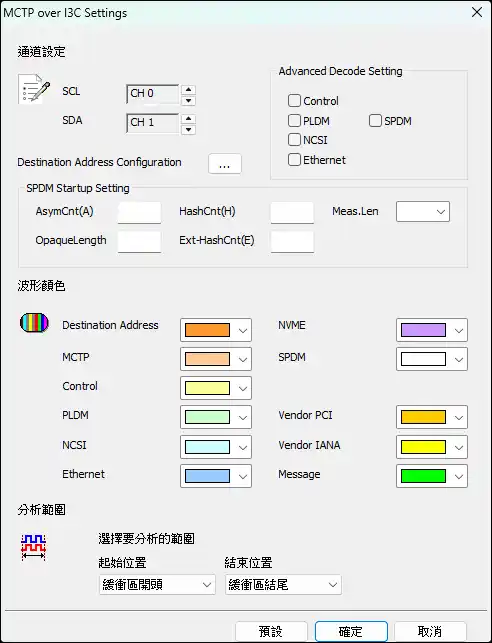

解碼設定

通道設定：設定待測物上的信號端接在邏輯分析儀的通道編號。

Destination Address Configuration：設定裝置位址及其對應的通訊協定。

Advanced Decode Setting：顯示原始 data 的詳細含義。
