MIPI I3C

MIPI I3C 是一種串列通信介面規範,它改進了 I2C 的功能、性能和功耗,同時對大多數設備保持向下相容。

MIPI I3C 具有 I2C 的優點,即簡單、引腳數少、易於電路板設計和多路傳輸(相對於點對點),但提供更高的資料速率、更簡單的焊盤和更低的 SPI 功率。然後,MIPI I3C 在給定的頻率下增加了更高的傳輸量、帶內中斷(從目標到控制器)、動態定址、進階電源管理和熱連接。

MIPI I3C 最初是為行動應用設計的,作為一個單一的介面,可用於所有數位介面的感測器。然而,它現在是為所有中速嵌入式和深層嵌入式應用而設計的,涉及感測器、執行器、電源調節器、MCU、FPGA 等。該介面對其他應用也很有用,因為它以非常低的功率水準提供高速資料傳輸,同時允許多分流,這對任何嵌入式系統來說都是非常理想的。

DDR5 也使用 MIPI I3C 作為 DDR5 SPD 的核心技術之一。在使用 MIPI I3C 而不是 I2C 之後,根據實際構建情況,位元速率可以提高 12.5 倍到 125 倍。

其應用範圍主要包括感測器等設備,並具有較高的通信速度,約為 12.5MHz。感測器可以包括各種類型,例如加速度計、陀螺儀、環境感測器等,這些感測器的快速且可靠的數據傳輸對設備的性能至關重要。

MIPI I3C 使用了兩條主要的通信線:SCK(Serial Clock)和 SDA(Serial Data)。SCK 用於同步數據的傳輸,而SDA是實際的數據傳輸線。這種雙線訊號結構確保了通信的穩定性和可靠性。操作電壓範圍為 3.3V ~ 1.2V。這樣的電壓設計使得 MIPI I3C 能夠在不同的應用場景中工作,同時符合現代移動設備和嵌入式系統的低功耗和高效能要求。

邏輯分析儀 / 混合訊號示波器

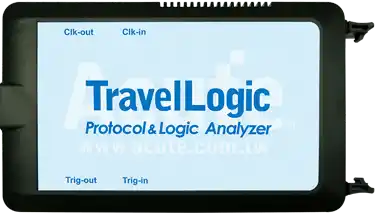

TB3016F

TB3016F

TB3000系列 規格書 PDF

MSO1116E

MSO2116E

MSO1000/2000系列 規格書 PDF

MSO3124V

MSO3124V

MSO3000系列 規格書 PDF

型號 TB3016F MSO1116E MSO3124V
解碼 / 觸發 y y y
類比通道 y y
電氣特性驗證 y

[邏輯分析儀 軟體] Live Mode:

[邏輯分析儀 軟體] 解碼 + 數位波形 + 類比波形:

匯出為 TXT/CSV

在邏輯分析儀模式下,點擊報告區上方的圖示,可將解碼資料匯出為 TXT/CSV 檔案。

Export Icon

[協定分析儀 軟體] 報告畫面 + 數據統計:

匯出為 TXT/CSV

在協定分析儀模式下,點擊報告區上方的圖示,可將解碼資料匯出為 TXT/CSV 檔案。

儲存圖示

MIPI I3C 電氣特性驗證

MIPI I3C 電氣特性驗證提供符合 MIPI I3C 規範的各種電氣特性測量合規測試(目前支援 MIPI I3C 版本 1.1.1)。使用者對電壓、時序和頻率等關鍵驗證項目進行數值範圍設定,並在長時間燒機測試後,自動判斷訊號是否符合規範。

支援型號TS3124V(4 通道示波器),MSO3124V(4 通道示波器 + 16 通道邏輯分析儀)

電氣特性驗證 說明文件 PDF

Electrical Validation solution pdf

設定 MIPI I3C 解碼 步驟說明

1. 點擊 快速設定新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 MIPI I3C 進行解碼。

3. 若使用 快速設定,系統會提供 觸發條件取樣率觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

Protocol Quick Setup
Add Protocol Decode

解碼設定

通道設定:設定 SCL 以及 SDA 通道

初始設定:
i. 設定 I2C static address 來告知軟體哪些屬於 I2C 的裝置。
ii. 此設定會另外儲存在工作目錄裡,預設路徑是:C:UsersUserDocumentsAcuteMSOI3C_StatAddr.bin
此 bin 檔必須連同波形檔才可保存 I2C static address 的設定,當載入波形檔時,須將此 bin 檔複製到工作目錄裡。

波型顏色:
設定封包背景顏色。

範圍選擇:
設定解碼範圍。

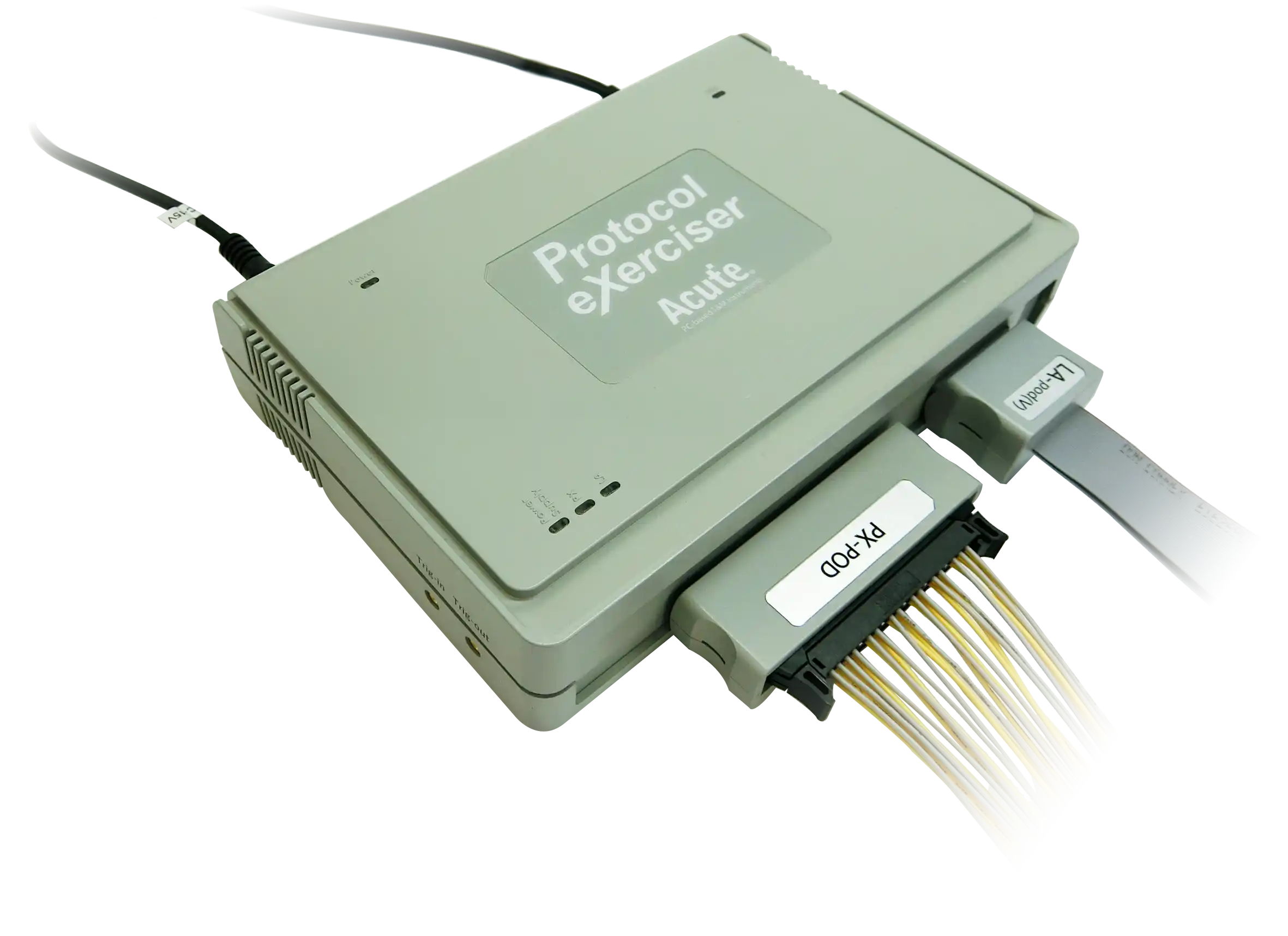

I3C 數位波形產生器:TravelData3000 系列

TD3000

TD3000系列 詳細規格 PDF

TD3000系列 使用手冊 PDF

Electrical Validation solution pdf

YouTube 影片

I3C 分析範例波形檔
