I2C (Inter-Integrated Circuit)

I2C是一種兩線式串列通訊匯流排，使用多主從架構，由 Philips 公司在 1980 年代為了讓主機板、嵌入式系統或手機用以連接低速週邊裝置而發展所制定的一種通訊規格。也是電子電路系統中經常使用的種類。I2C 只使用兩條雙向訊號線，一條是時脈線 (SCL) 和一條資料線 (SDA) 所構成。訊號內容共有開始 (Start)、位址 (Address)、資料 (Data)、讀寫 Read/Write)等，其傳輸的方式是雙向的，資料格式分為 8 bits 和 10 bits 兩種。傳送速率為 100kbit/s-3.4Mbit/s。

邏輯分析儀 / 混合訊號示波器

TB3016F

TB3000系列 規格書 PDF

MSO1116E

MSO1000/2000系列 規格書 PDF

MSO3124V

MSO3000系列 規格書 PDF

I2C 解碼 / 波形

MSO系列同時顯示數位與類比波形。

匯出為 TXT/CSV

在邏輯分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

I2C 協定分析報告

使用 USB 3.0 數據傳輸，結合 64 位作業系統，能夠充分利用電腦的記憶體。允許長時間擷取串行匯流排協定的數據，從幾個小時到數天不等，使它成為一個有效的資料擷取（DAQ）裝置。

匯出為 TXT/CSV

在協定分析儀模式下，點擊報告區上方的圖示，可將解碼資料匯出為 TXT/CSV 檔案。

I²C 電氣特性驗證

I²C電氣特性驗證提供符合 I²C 規範的各種電氣特性測量合規測試，使用者對電壓、時序和頻率等關鍵驗證項目進行數值範圍設定，並在長時間燒機測試後，自動判斷訊號是否符合規範。

支援型號：TS3124V（4 通道示波器），MSO3124V（4 通道示波器 + 16 通道邏輯分析儀）

電氣特性驗證 說明文件 PDF

設定 I2C 解碼 步驟說明

1. 點擊 快速設定 或 新增協定分析通道 可建立所需的通道與相關設定。

2. 選擇 I2C 進行解碼。

3. 若使用 快速設定，系統會提供 觸發條件、取樣率、觸發準位 及 通道設定方式 的建議設定值。

4. 點擊圖示以進入 解碼設定 畫面。

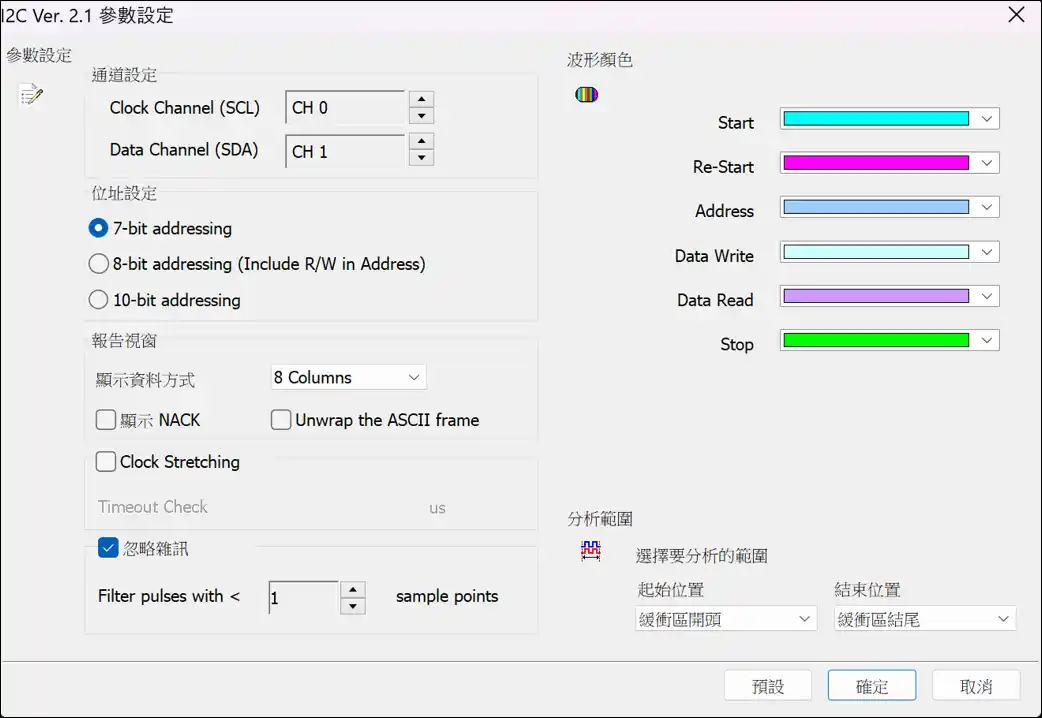

解碼設定

Clock Channel (SCL)：I²C資料傳輸之Clock。

Data Channel (SDA)：I²C資料傳輸之Data。

7-bit addressing：顯示7位元寬度的位址和1位元寬度的Rd/Wr。

8-bit addressing (Include R/W in Address)：顯示8位元寬度位址(7位元寬度位址加上1位元Rd/Wr)。

10-bit addressing：顯示10位元寬度位址。

報告視窗：顯示資料方式：在報告區中顯示資料可以選擇8或16欄位。

忽略雜訊：分析時忽略因轉態過緩所造成的雜訊。

YouTube 影片

TB3016F: 16通道 邏輯分析儀

MSO2216B: 16 類比/數位 共用通道

MSO3124V: 電氣特性驗證

I2C 分析範例波形檔
