LTPI

LTPI（LVDS Tunneling Protocol & Interface）协议是一种在 HPM 与 SCM 之间传输低速信号的接口，支持 GPIO、I2C / SMBus、UART 等通道，通过 LVDS 链路的 TDM 实现多通道复用。GPIO 通道分为低延迟和正常延迟两种类型，I2C / SMBus 通道用于单控制器链路通信，UART 通道支持流量控制，OEM 通道用于专有接口，数据通道则支持内存映射数据传输。

测量方案

BF7264 Pro 搭配 LTPI 方案 + LVDS POD

BF7264 Pro

BF7264 Pro 技术指标 PDF

LTPI 方案

LTPI 方案说明 PDF

LVDS POD

LTPI 方案 (分析仪模式)

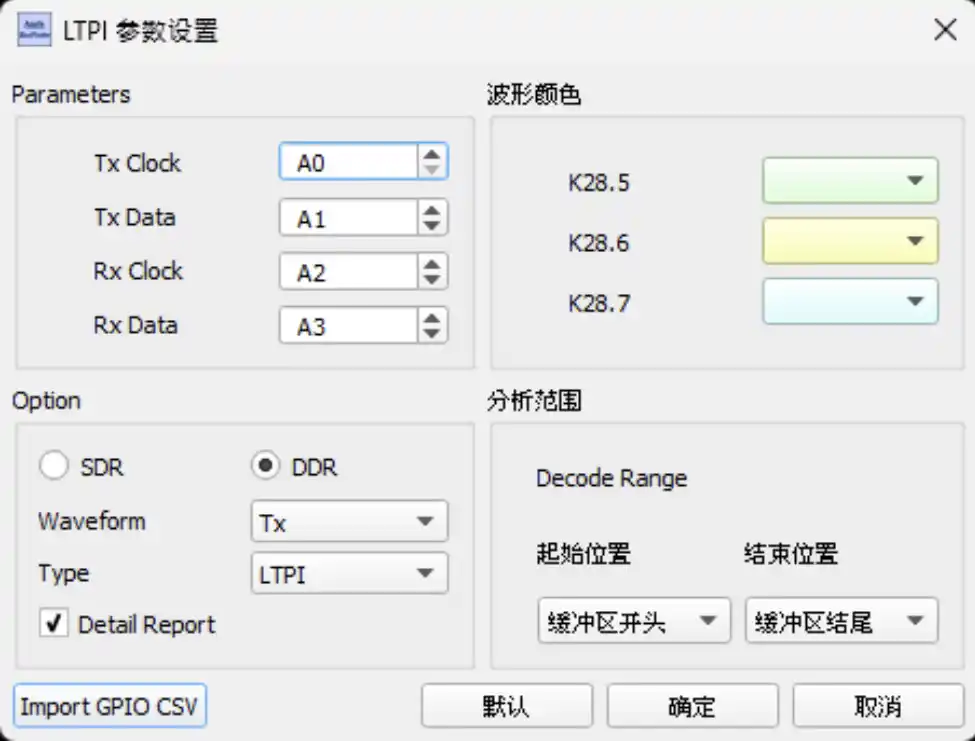

规格内容如下：

– 支持 OCP DC-SCM 2.0 之 LTPI (LVDS Tunneling Protocol & Interface) 规范，并支持 SDR / DDR 传输模式
– 最高可分析 1.2Gbps 之 LTPI 信号
– 实时解析 LTPI 帧：comma (K28.5 / K28.6 / K28.7) 对齐、类别与子类别判别、CRC-8 校验与错误标示
– Frame Report 以表格方式呈现 Tx / Rx 帧与完整字段解析
– Tunneled Report 还原通道内容：I2C 完整事务（Start / 地址 / 读写 / ACK / 数据 / Stop）、GPIO 位变化与 UART 字节，提供 Combined / Separate 两种视图模式
– 统计功能：按 Tx / Rx / Error 分类统计各类帧数量，点击即可跳转至对应帧
– 波形视图：四通道波形与 LTPI 解码结果同步显示
– LTPI 触发：可针对 CRC 错误、Symbol 错误、Disparity 错误触发，或指定 Tx / Rx 数据样式（最长 16 字节）；触发所用之 comma 字符可在设置页选择
– OEM / Vendor 自定义字段：通过 AqLTPI_Vendor.csv 定义字段名称、位范围、枚举值与工程单位换算
– 使用 32Gb RAM 搭配硬盘串流存储，支持长时间采集
– 提供 Search 与 Filter 功能

Frame Report

按时间顺序列出 Tx / Rx 帧，包含类别、子类别、CRC 校验结果与完整字段解析；点击任一条可在下方明细窗口查看 16 bytes 原始数据与逐字段解读。

Tunneled Report

还原 LTPI 通道内容：I2C 通道 0–5 之完整事务（Start / 地址 / 读写 / ACK / 数据 / Stop）、GPIO 位变化（含低延迟 LL 与一般延迟 NL 两类）、UART 通道 0–1 之字节重建与 RTS / CTS 流量控制事件；提供 Combined（与 Frame Report 合并）与 Separate（独立窗口）两种视图模式。
