MII / RMII / RGMII / GMII

由 802.3u 制定并应用于 Fast Ethernet，用于连接数据链路层中的 MAC 层和 PHY 层。MII 的时钟频率为 25MHz 和 2.5MHz（Ethernet），信号分别为 TX_CLK 和 RX_CLK；输出和输入各有 4 位的总线：TX[0:3]，RX[0:3]；通知输出和输入启动信号为：TX_EN, RX_EN；输出和输入的错误通知信号为：TX_ER, RX_ER；有效输入数据的通知信号为：RX_DV；网络出现拥塞时的 Collision 信号为：COL。MII 实现的电路电压可使用 5V 或 3.3V。

SMI（Serial Management Interface）是 MII 时序管理接口，也称为 MDIO（Management Data Input/Output）。

MII（Media Independent Interface）：
MII 是一个标准接口，用于连接以太网控制器（MAC）和以太网物理层（PHY）之间的通信。它定义了信号线路的数据和控制，速度为 10/100Mbps，SDR，25MHz（Max.）。

RMII（Reduced Media Independent Interface）：
RMII 是 MII 的简化版本，减少了连接线数，节省了空间和成本。它被广泛应用于嵌入式系统和一些特定应用中，速度为 10/100Mbps，SDR，50MHz（Max.）。

GMII（Gigabit Media Independent Interface）：
GMII 支持更高速的以太网，提供 1Gbps 的数据传输速率。它拥有更多的信号线路，以支持高速通信，速度为 10/100/1000Mbps，SDR，125MHz（Max.）。

RGMII（Reduced Gigabit Media Independent Interface）：
RGMII 是 GMII 的简化版本，同样减少了线路数目，更适用于空间和成本有限的应用，速度为 10/100/1000Mbps，DDR，125MHz（Max.）。

这些接口标准通常用于嵌入式系统、网络设备以及其他需要以太网连接的应用中。选择哪种接口取决于应用需求和硬件设计的考虑。

逻辑分析仪

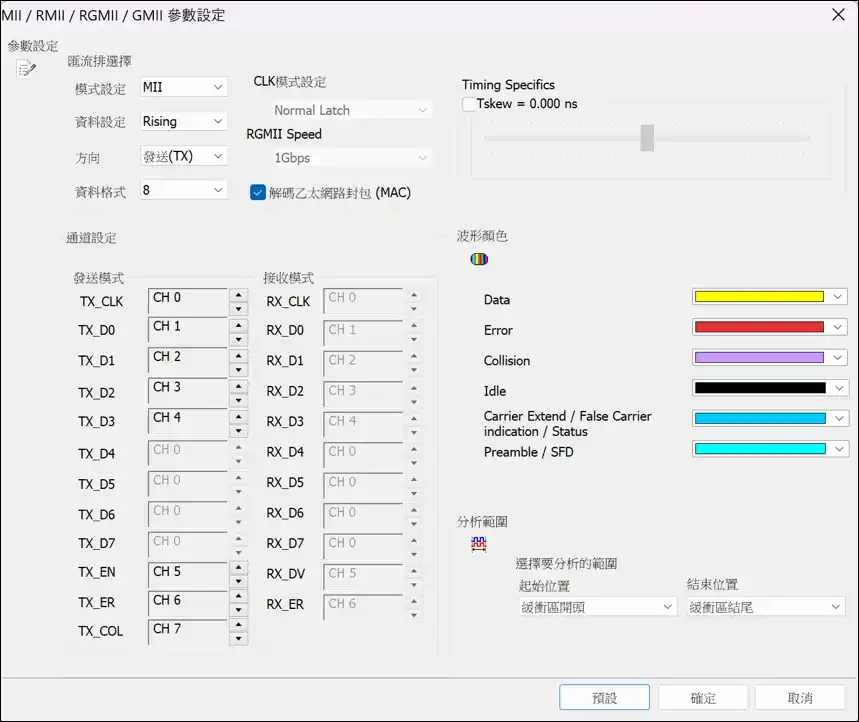

(1) MII / RMII / RGMII

MSO2216B
