UHS-I (SD 3.0 / SDIO 3.0 / SD 6.1 Legacy mode)、UHS-II (SD 4.1)
(1) BF7264 Pro 搭配 SD 4.1 方案 (UHS-II / UHS-I)
• 支持 SD 4.0 (UHS-II)，最高支持每通道 1.56 Gbps
• 支持 SD 4.0 (UHS-II) 触发、解码：
- 可显示 SD 4.0 协议封包数据以表格方式呈现，包含指令解析。
- SD 4.0 命令统计功能，包含封包总数、各类别指令数量以及错误数量统计。
- SD 4.0 命令触发功能。
• 支持 SD 6.1 Legacy mode / SD 3.0 / SDIO 3.0 触发、解码：
- 可显示 SD 6.1 Legacy mode / SD 3.0 协议封包数据以表格方式呈现，包含指令解析。
- SD 6.1 Legacy mode / SD 3.0 命令统计功能，包含封包总数、各类别指令数量以及错误数量统计。
- SD 6.1 Legacy mode / SD 3.0 命令触发功能。
- SD 6.1 Legacy mode 命令队列。
- 可支持速率 SDR12、SDR25、SDR50、SDR104、DDR50、DDR200、DDR225。
• 支持 SD 6.1 Legacy mode / SD 3.0 / SDIO 3.0 / SD 4.0 协议分析功能：
- 可完整捕获待测物从低速初始化到高速传输数据的流程。
- 提供 Data Filter 功能，可将不必要的数据过滤以节省内存。
- 提供 Search 数据功能。
- 支持 CRC Packet 计算及错误显示。
- VDD 检测。
(2) BF7264 Pro 搭配 SD 3.0 / SDIO 3.0 方案 (UHS-I)
• 应用特色：
- 3-Pin Mode：如果只需要了解 CMD 与 BUSY 的波形数据，提供方便的 3-Pin Mode，在测量时不需要接上所有的引脚，只需同时接上 CLK、CMD、D0 Pin 即可测量 CMD 数据。
- No Clk Mode：若要长时间且只需要记录 CMD 波形数据，可以通过状态存储记录 CMD pin 的波形并解码测量。
• 支持 SD 6.1 Legacy mode / SD 3.0 / SDIO 3.0 触发、解码与协议分析：
- 可完整捕获待测物从低速初始化到高速传输数据的流程。
- 提供 Data Filter 功能，可将不必要的数据过滤以节省内存。
- 包含 Search 数据功能。
- 支持 CRC Packet 计算及错误显示。
- 可显示 SD 6.1 Legacy mode / SD 3.0 协议封包数据以表格方式呈现，包含指令解析。
- SD 6.1 Legacy mode / SD 3.0 命令统计功能，包含封包总数、各类别指令数量以及错误数量统计。
- SD 6.1 Legacy mode / SD 3.0 命令触发功能。
- SD 6.1 Legacy mode Command Queue。
- 可支持速率 SDR12、SDR25、SDR50、SDR104、DDR50、DDR200、DDR225。
*BusFinder 产品提供三种类型转接板，可视待测物情况使用
BF7264 Pro 技术指标 PDF
SD 4.0 协议包详细解析数据
SD 4.0 统计列表
SD 3.0 解码
3-Pin Mode
如果只需要了解 CMD 与 BUSY 的波形资料，提供方便的 3-Pin Mode，在测量时不需要接上所有的 pin， 只需同时接上 CLK、CMD、D0 Pin 即可测量 CMD 资料。
No Clk Mode
若要长时间且只需要记录 CMD 波形资料，可以透过转态存储记录 CMD pin 的波形并解码测量。
SD 3.0 命令统计功能

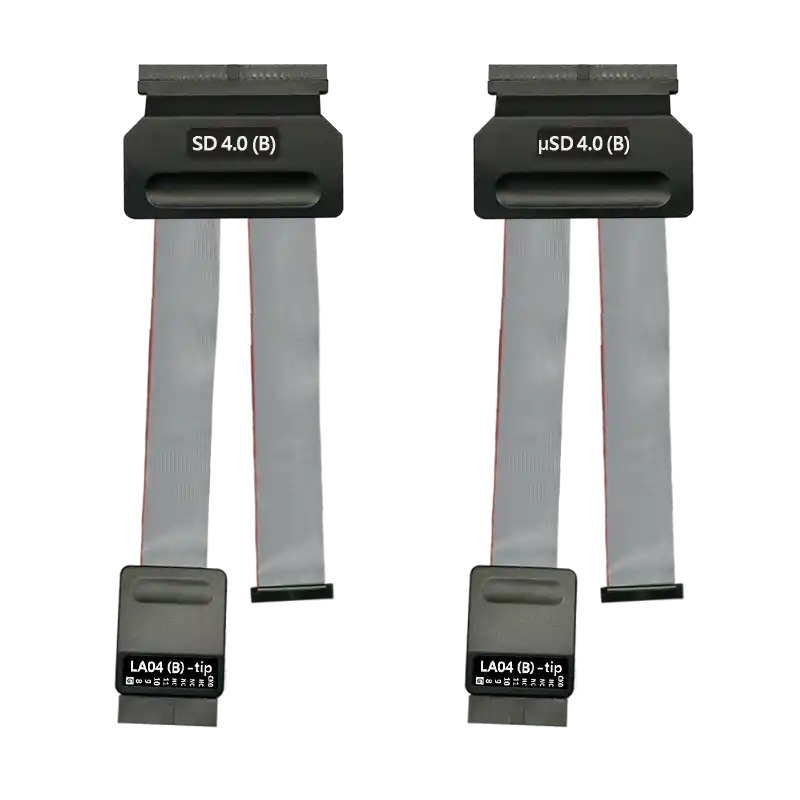

SD 3.0 接线 & 转接板示意图：
1. SD 或 SDIO 待测物无排针可使用 "焊接转板" 焊接
2. SD 或 SDIO 待测物已有排针，可使用 "连接器转板" 搭配排线方式接线
3. 读卡机搭配 "SD3.0 转接板" 直接测量
* 测量建议：焊线距离约 3cm (越短越好)，可加上 100~75 欧姆电阻抗反射，以改善测量品质
SD / SDIO 分析范例波形档
