PDM 电气特性验证 Electrical Validation

电子设计的关键之一是确保电路的正确性和稳定性。在这样的背景下,电气特性验证功能应运而生,旨在为工程师提供一个全面且便捷的平台,用于验证电子设备的各项电气特性。

皇晶科技提供的电气特性验证功能具有诸多优势,首先在于其灵活性和易用性。工程师可以轻松设置各类参数,包括电压、频率和时序等,软件则即时显示测试结果,包括波形与参考点。更重要的是,软件还可自动生成详尽的测试报告,大大节省了宝贵的时间和人力成本。

此外,在常规设置方面,用户可以指定信号来源、工作电压和速度等关键参数,以满足不同应用场景的需求。解码设置则有助于更深入地解析信号,进一步提高验证的准确性和可靠性。

该功能还支持工程师对电压、时序和频率等关键验证项目设定数值范围,软件可根据设置内容判断是否符合范围要求,从而确保电子设备在各种工况下的正确性和稳定性。这一功能的引入,为电子设计与验证工作带来了全新的效率和便利,有助于提升产品的质量与可靠性。

支持型号:

TS3124V 4 通道示波器

TS3124V

TS3000 系列 技术指标 PDF

MSO3124V 混合信号示波器

( 4 模拟通道 + 16 数字通道 )

MSO3124V

MSO3000 系列 技术指标 PDF

电气特性验证 方案说明 PDF

Electrical Validation solution pdf

电气特性验证 软件画面

电波形和参考点

HTML 报告总表 - 有对应连结,可方便输出/查询/传递

HTML报告 详细内容

PDM 电气特性验证 设置:

1. 一般设置:设置通道来源、工作电压与传输速率

2. 解码设置:设置 PDM 解码参数

3. 验证参数设置:频率、时序与电压限制条件

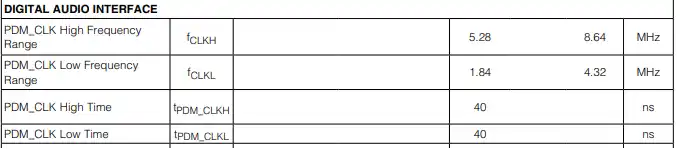

Frequency
Symbol Electrical Parameter
fSCLPDM_CLK Frequency Range


Time
Symbol Electrical Parameter
tLOWLow Period of the Clock
tHIGHHigh Period of the Clock
trCLRise time of Clock signal
tfCLFall time of Clock signal
trDDDelay time from Clock edge to Data Rise driven
tfDDDelay time from Clock edge to Data Fall driven
trDVDelay time from Clock edge to Data Rise valid
tfDVDelay time from Clock edge to Data Fall valid


Voltage
Symbol Electrical Parameter
VClkLowLow-level Input voltage for clock
VClkHighHigh-level Input voltage for clock
VDataLowLow-level Input voltage for data
VDataHighHigh-level Input voltage for data

4. 控制面板

停止条件:

当采集达到 X 次时停止

当测试结果失败超过 X 次时停止

信息:

选择查看波形

储存档案:

储存为 HTML 格式

储存为 .MOW(Acute软件专用格式)

电气特性验证 方案说明 PDF

Electrical Validation solution pdf
