MIPI SPMI

MIPI SPMI（System Power Management Interface）是由 MIPI 联盟制定的一种接口标准，专为手机电源管理系统而设计。随着手机和智能设备功能的不断提升，对电源管理的需求变得更加复杂。MIPI SPMI 的主要目标在于提供一个统一的标准，使来自不同供应商的各种设备和组件，尤其是手机中的电源相关元件（如电池、充电电路、电源管理 IC 等），能够更高效地协同工作。

MIPI SPMI 使用了两条主要的信号线：SCLK（Serial Clock）和 SDATA（Serial Data）。通常运行在 1.2 V 或 1.8 V 的电压范围内。这种低电压运行有助于降低功耗，符合移动设备对于电源管理方案高性能和节能的要求。

皇晶科技 (Acute Technology) 提供具备 SPMI 解码 功能的 逻辑分析仪 与 混合信号示波器 (MSO)。

MSO2116B 逻辑分析仪

MSO2000 系列 技术指标 PDF

MSO3124V 混合信号示波器

MSO3000 系列 技术指标 PDF

MIPI SPMI 电气特性验证

MIPI SPMI 电气特性验证 提供符合 MIPI SPMI 规范的电气特性合规测试，使用者可针对关键验证项目如电压、时序和频率设定数值范围，并在长时间烧机测试后，自动判断讯号是否符合规范要求。

支持型号：TS3124V（4 信道示波器），MSO3124V（4 信道示波器 + 16 信道逻辑分析仪）

电气特性验证 方案说明 PDF

MIPI SPMI 解码

保存成 TXT/CSV

在逻辑分析仪模式下，点击报告区上方的图示，可将解码资料保存成 TXT/CSV 档案。

设置 SPMI 解码 步骤说明

1. 点击 快速设置 或 新增协议分析通道 来创建所需的通道及相关设置。

2. 选择 MIPI SPMI 进行解码。

3. 如果使用 快速设置，系统会提供 触发条件、采样率、门限电平 及 通道设置方式 的建议值。

4. 点击齿轮图标进入 解码设置 页面。

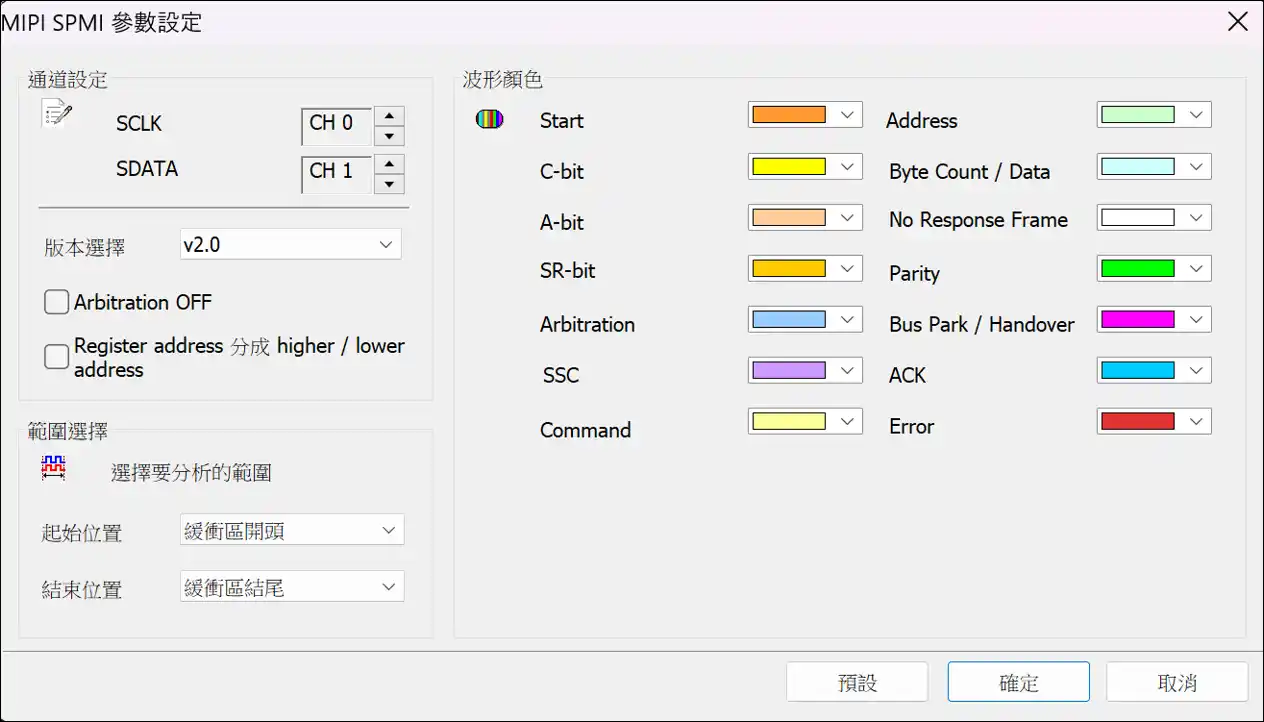

解码设置

通道设置：设置 SCLK 和 SDATA 的通道。

版本选择：选择 v1.0 或 v2.0。
